Schnellwechselsystem für Industrieroboter

wechseln Sie mit Bilz zur vollautomatisierten Verarbeitung

Einsatzgebiet Anwendung

Anwendung: Operationen zum Entgraten, Bürsten, Reinigen, Polieren, Schleifen, Bohren, Reiben
Maschinentyp: Industrieroboter

Merkmale

  • Schneller und automatisierter Werkzeugwechsel
  • Für die werkzeuggeführte und werkstückgeführte Bearbeitung
  • Unabhängig von der Rotationslage der Antriebsspindel
  • Axialer Längenausgleich im Druckbereich, optional auch im Zugbereich
  • Maschinenseitige Schnittstelle nach Kundenwunsch
  • Wechseleinsatz standardmäßig mit Spannzange oder individuell angepasst

Vorteile

  • Einfache Systemintegration
  • Erhöhte Produktivität durch verringerte Werkzeugwechselzeiten
  • Ein Spannfutter für verschiedene anwendungsspezifische Wechseleinsätze
  • Verwendung Antriebsspindel mit geringer Komplexität

NEW:
Optional können unsere AOCS Ablagesysteme mit Sensortechnik ausgerüstet werden!



Genau, robust, einfach – der Schnellwechseleinsatz
für die zuverlässige Übergabe

Das AOCS (Automatic Orientating Clamping System) von Bilz ermöglicht das vollautomatisierte Wechseln von Werkzeugen bei der Bearbeitung
mit Industrierobotern.

Unser Wechselsystem AOCS von Bilz bietet Ihnen eine hohe Flexibilität in Ihrer Bearbeitungsstraße

Mit dem integrierten System kann der Wechsel von Werkzeugen vollautomatisch und ohne Stop erfolgen. Gerade bei Anwendungen
mit relativ kurzen Wechselintervallen ist dies ein großer Vorteil. Muss ein Bauteil mit unterschiedlichen Werkzeugen
bearbeitet werden wie z.B. Gussgehäuse aus Aluminium, Magnesium oder Kunstoff, reicht meistens eine einzige Spindel aus.

Funktionsweise

Das sehr hochwertig gearbeitete AOCS System ermöglicht einen lageunabhängigen Werkzeugwechsel über eine sternförmige Kupplungsaufnahme.
Die Maschinenspindel z.B. muss dafür nicht in eine spezielle Position gedreht werden.

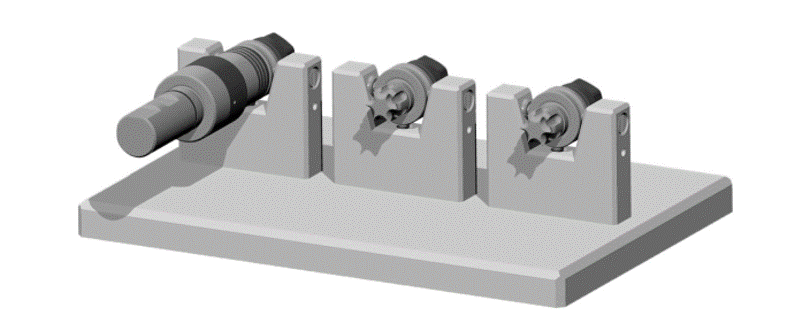

Der Wechsel erfolgt mit Hilfe einer speziellen Wechselstation, die das zurückschieben der Kupplungshülse übernimmt.
Die Spindel kann dabei sowohl stationär installiert, als auch am Roboter montiert, eingesetzt werden.

Werkstückgeführte Bearbeitung:

Kommt zum Einsatz, wenn der Fokus in der
Minimierung der Taktzeiten liegt. AOCS unterstützt Sie
hier durch den schnellen Wechsel unterschiedlicher
Werkzeuge und einfache Automatisierung.



Werkzeuggeführte Bearbeitung:

Durch den Einsatz des Schnellwechselsystem AOCS
gewinnt die werkzeuggeführte Bearbeitung an Attraktivität:
Vorteile sind die deutlich kleineren bewegten Lasten
sowie der geringere Bedarf an Arbeitsraum.

Die erfolgreiche Übergabe ist der Erfolgsfaktor für den Prozesserfolg

Das AOCS Schnellwechselsystem als zuverlässige und robuste Schnittstelle des automatisierten Werkzeugwechsels,
ermöglicht die Einsparung wertvoller Maschinenzeit. Das Schnellwechselsystem kann unabhängig von der Rotationslage
der Antriebsspindel ge- und entkuppelt werden.
Nach Erreichen des Magazinplatzes ist zum Kuppeln lediglich eine axiale Bewegung in Richtung Wechseleinsatz nötig.
Eine axiale Bewegung in die entgegengesetzte Richtung entkuppelt den Wechseleinsatz. Das AOCS Schnellwechselsystem
ist vielfältig einsetzbar, es unterstützt Ihre Fertigung beim Entgraten, Bürsten, Polieren, Schleifen, Montieren, uvm.

Unsere Wechseleinsätze sind in drei Größen erhältlich. Die Einsätze von ER11 bis ER25 decken den kompletten Spannbereich
der Werkzeuge von 1mm bis 16mm ab.
