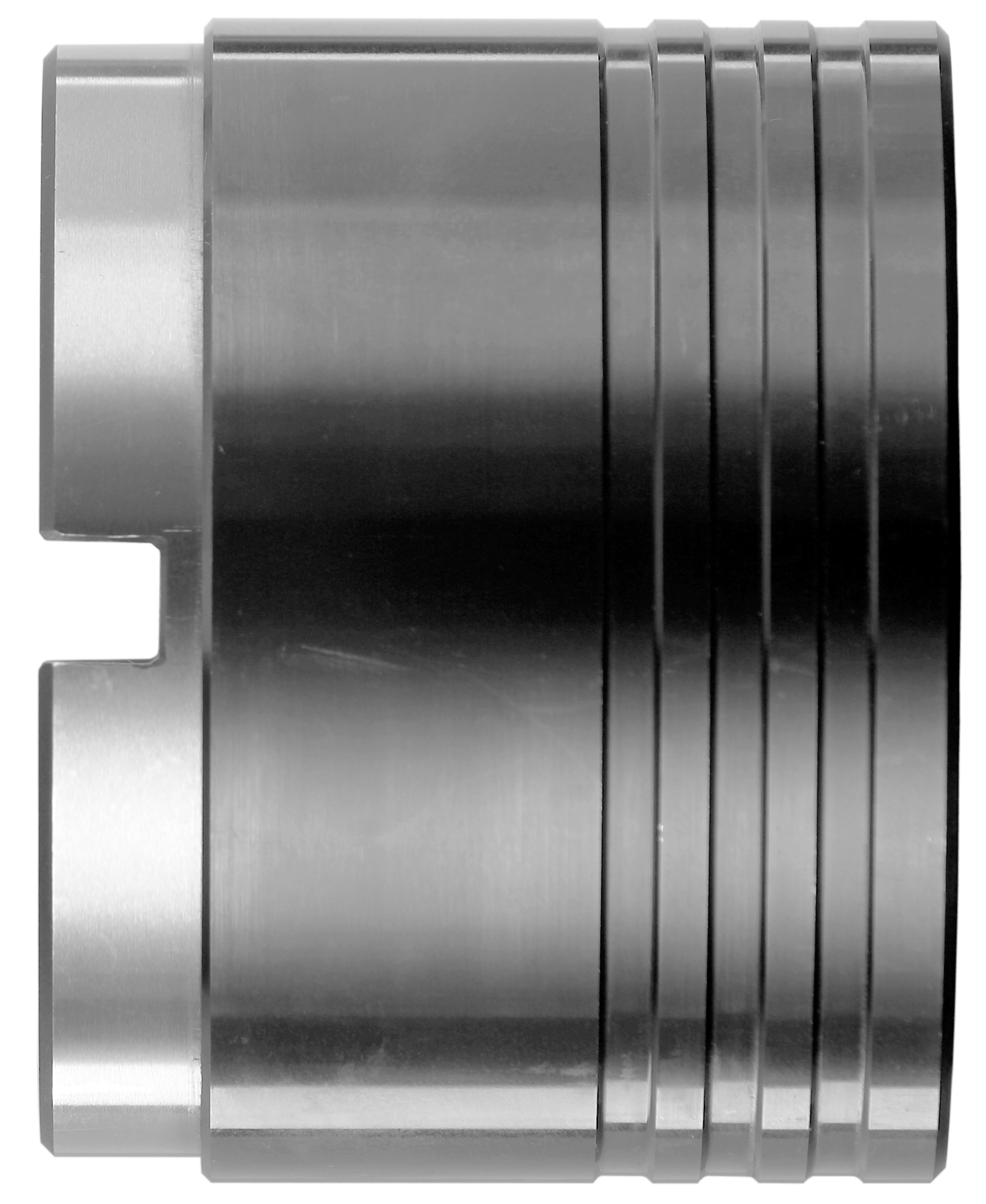

Aufsetzbares Schnellwechsel-Bohrfutter ASR

Kurzbohrspannsystem für HSS- und HM-Kurzbohrer und für Sonderbohrwerkzeuge

Einsatzgebiet Anwendung

Anwendung: Bohren, Tieflochbohren
Maschinentyp: Tieflochbohr-, Sondermaschinen, Transferstraßen, Mehrspindelköpfe

Merkmale

  • aufsetzbares Schnellwechselfutter
  • kurze Auskraglänge

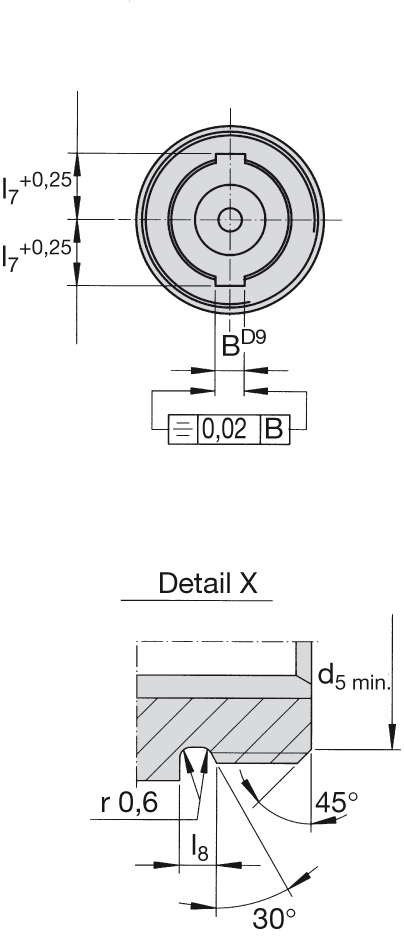

  • enge Passungstoleranzen der Spindel (h4) und der Werkzeughalter (-0.002 bis -0.005)
  • Werkzeughalter mit Längennachstellung (WZHR)
  • Rollenspanntechnik
  • Schnellwechselsystem
  • automatische Verriegelung der Werkzeughalter im Futter
  • sehr kurze Schaltwege

Vorteile

  • axialspielfreies Halten - weniger Werkzeugbruchgefahr
  • schneller Werkzeughalterwechsel - reduzierte Stillstandszeiten der Maschine
  • Schnellwechselsystem, schneller Werkzeughalterwechsel - reduzierte Stillstandszeiten der Maschine
  • hohe Steifigkeit - hohe Rundlaufgenauigkeit
  • keine Führungsbuchsen erforderlich -  längere Standzeiten
  • Längenvoreinstellung außerhalb der Maschine möglich - reduzierte Stillstandszeiten der Maschine

Beschreibung / Eigenschaften


Das Kurzbohrspannsystem, bestehend aus Schnellwechsel Bohrfutter und Werkzeughalter wird auf Sondermaschinen und Transferstraßen eingesetzt. Die kurze Auskraglänge des Kurzbohrspannsystems sorgt für eine hohe Steifigkeit und eignet sich daher besonders für Bohroperationen mit Kurzbohrern ohne maschinenseitige Bohrerführung.

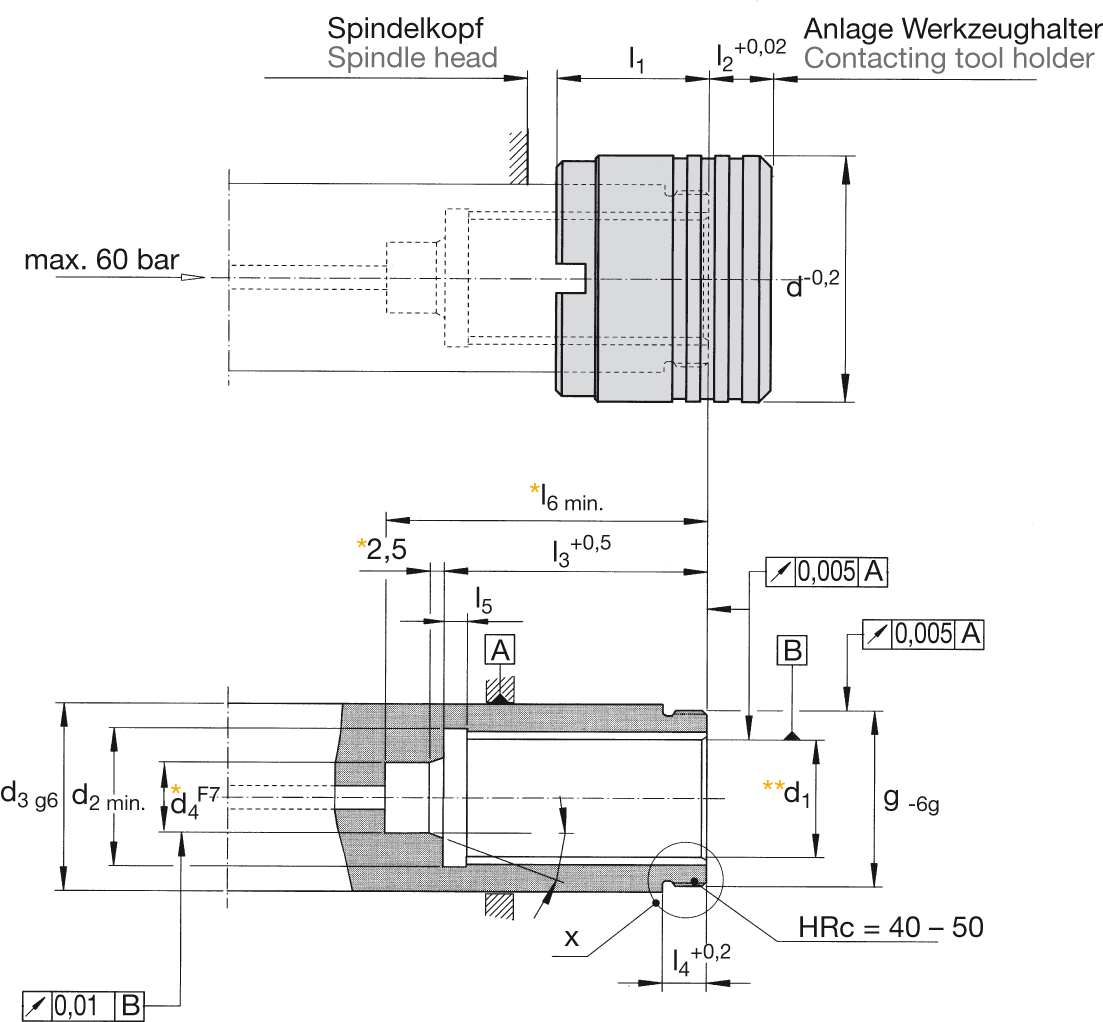

Die Bohrfutter werden direkt auf die Maschinenspindel aufgeschraubt. Eine Gewindesicherungspaste sorgt für eine gute aber wieder lösbare Verbindung. Die automatische Verriegelung der Werkzeughalter im Futter garantiert axial spielfreies Halten durch eine neuentwickelte Rollenspanntechnik. Gute Rundlaufeigenschaften durch enge Passungstoleranzen und eine sichere Drehmomentübertragung sind weitere Merkmale, die das Kurzbohrspannsystem auszeichnen.

Die Werkzeughalter sind mit ESX-Spannzangen oder mit zylindrischer Aufnahme nach DIN 1835 lieferbar. Längenvoreinstellung der Werkzeuge außerhalb der Maschine ist durch einen verdrehsicheren Gewindestift möglich. Das Kurzbohrspannsystem ist auch für innere Kühlmitteldurchführung lieferbar und für Rechts- und Linkslauf geeignet.

Sonderausführung auf Anfrage.
