Schnellwechselsystem für Industrieroboter

wechseln Sie mit Bilz zur vollautomatisierten Verarbeitung

Einsatzgebiet Anwendung

Anwendung: Operationen zum Entgraten, Bürsten, Reinigen, Polieren, Schleifen, Bohren, Reiben
Maschinentyp: Industrieroboter

Merkmale

  • Schneller und automatisierter Werkzeugwechsel
  • Für die werkzeuggeführte und werkstückgeführte Bearbeitung
  • Unabhängig von der Rotationslage der Antriebsspindel
  • Axialer Längenausgleich im Druckbereich, optional auch im Zugbereich
  • Maschinenseitige Schnittstelle nach Kundenwunsch
  • Wechseleinsatz standardmäßig mit Spannzange oder individuell angepasst

Vorteile

  • Einfache Systemintegration
  • Erhöhte Produktivität durch verringerte Werkzeugwechselzeiten
  • Ein Spannfutter für verschiedene anwendungsspezifische Wechseleinsätze
  • Verwendung Antriebsspindel mit geringer Komplexität

NEW:
Optional können unsere AOCS Ablagesysteme mit Sensortechnik ausgerüstet werden!



Genau, robust, einfach – der Schnellwechseleinsatz
für die zuverlässige Übergabe

Das AOCS (Automatic Orientating Clamping System) von Bilz ermöglicht das vollautomatisierte Wechseln von Werkzeugen bei der Bearbeitung
mit Industrierobotern.

Unser Wechselsystem AOCS von Bilz bietet Ihnen eine hohe Flexibilität in Ihrer Bearbeitungsstraße

Mit dem integrierten System kann der Wechsel von Werkzeugen vollautomatisch und ohne Stop erfolgen. Gerade bei Anwendungen
mit relativ kurzen Wechselintervallen ist dies ein großer Vorteil. Muss ein Bauteil mit unterschiedlichen Werkzeugen
bearbeitet werden wie z.B. Gussgehäuse aus Aluminium, Magnesium oder Kunstoff, reicht meistens eine einzige Spindel aus.

Funktionsweise

Das sehr hochwertig gearbeitete AOCS System ermöglicht einen lageunabhängigen Werkzeugwechsel über eine sternförmige Kupplungsaufnahme.
Die Maschinenspindel z.B. muss dafür nicht in eine spezielle Position gedreht werden.
Der Wechsel erfolgt mit Hilfe einer speziellen Wechselstation, die das zurückschieben der Kupplungshülse übernimmt.
Die Spindel kann dabei sowohl stationär installiert, als auch am Roboter montiert, eingesetzt werden.

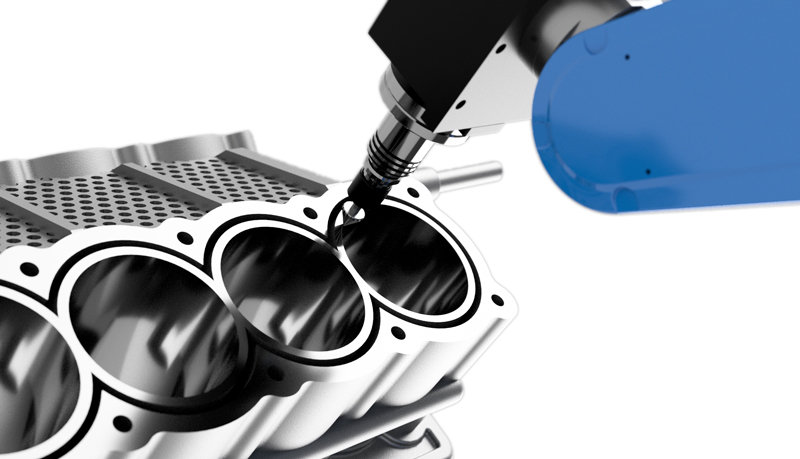

Werkstückgeführte Bearbeitung:

Kommt zum Einsatz, wenn der Fokus in der
Minimierung der Taktzeiten liegt. AOCS unterstützt Sie
hier durch den schnellen Wechsel unterschiedlicher
Werkzeuge und einfache Automatisierung.



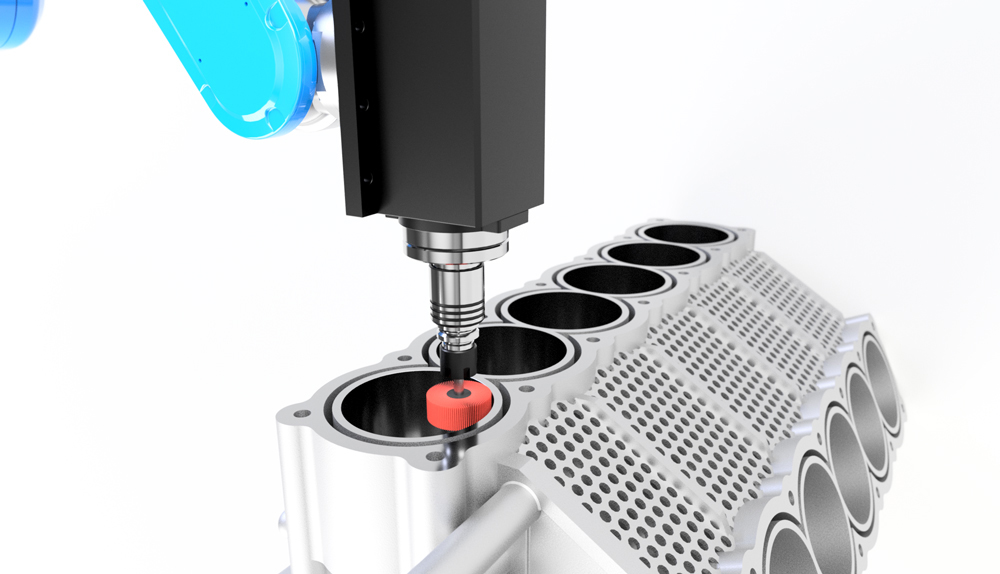

Werkzeuggeführte Bearbeitung:

Durch den Einsatz des Schnellwechselsystem AOCS
gewinnt die werkzeuggeführte Bearbeitung an Attraktivität:
Vorteile sind die deutlich kleineren bewegten Lasten
sowie der geringere Bedarf an Arbeitsraum.

Die erfolgreiche Übergabe ist der Erfolgsfaktor für den Prozesserfolg

Das AOCS Schnellwechselsystem als zuverlässige und robuste Schnittstelle des automatisierten Werkzeugwechsels,
ermöglicht die Einsparung wertvoller Maschinenzeit. Das Schnellwechselsystem kann unabhängig von der Rotationslage
der Antriebsspindel ge- und entkuppelt werden.
Nach Erreichen des Magazinplatzes ist zum Kuppeln lediglich eine axiale Bewegung in Richtung Wechseleinsatz nötig.
Eine axiale Bewegung in die entgegengesetzte Richtung entkuppelt den Wechseleinsatz. Das AOCS Schnellwechselsystem
ist vielfältig einsetzbar, es unterstützt Ihre Fertigung beim Entgraten, Bürsten, Polieren, Schleifen, Montieren, uvm.

Unsere Wechseleinsätze sind in drei Größen erhältlich. Die Einsätze von ER11 bis ER25 decken den kompletten Spannbereich
der Werkzeuge von 1mm bis 16mm ab.



Spannfutter Standardausführung

Bezeichnung

max. Belastung

n_max[min^-1]

Gewicht

Ident No.

Ø (mm)L min (mm)

AOC0-35-N-W16

10Nm200000,14951631382335

AOC1-40-N-W20

30Nm160000,29051624673240
AOC2-60-N-W2590Nm120000,82751624775060

Spannfutter Standardausführung (Kopie 1)

Bezeichnung

max. Belastung

n_max[min^-1]

Gewicht

Ident No.

Ø (mm)L min (mm)

AOC0-35-N-W16

10Nm200000,14951631382335

AOC1-40-N-W20

30Nm160000,29051624673240
AOC2-60-N-W2590Nm120000,82751624775060

Aufnahme Standard

Schnellwechseleinsätze

Bezeichnung

max. Belastung

Ø

Lmin

Gewicht

Ident No.

AOA0-ER11M-25N 7..14Nm (Ø3…Ø6 @ ER11M)17,5

25

0,0385161418

AOA0-ER16M-40N

 10..25Nm (Ø4…Ø10 @ ER16M)22400,0675161419
AOA1-ER16M-34-N 10..25Nm (Ø4…Ø10 @ ER16M)22340,0905162475
AOA2-ER25M-42-N30..60Nm (Ø8…Ø16 @ ER25M)40420,3425162475

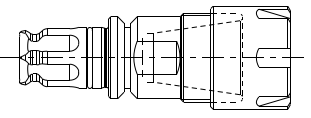

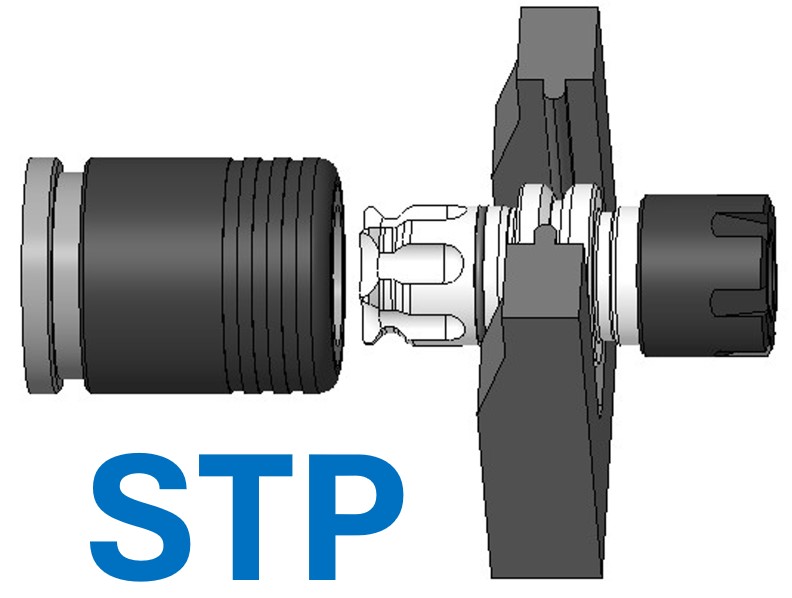

Schnellwechseleinsatz

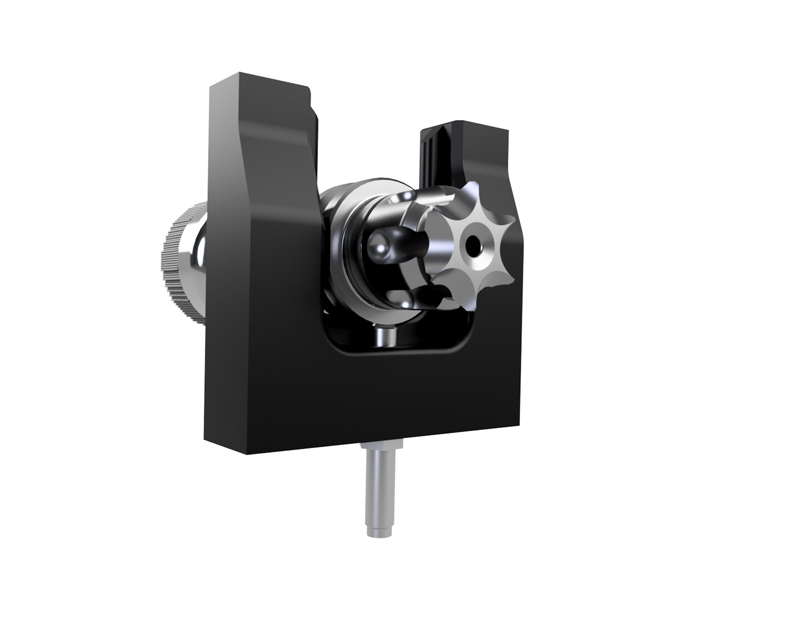

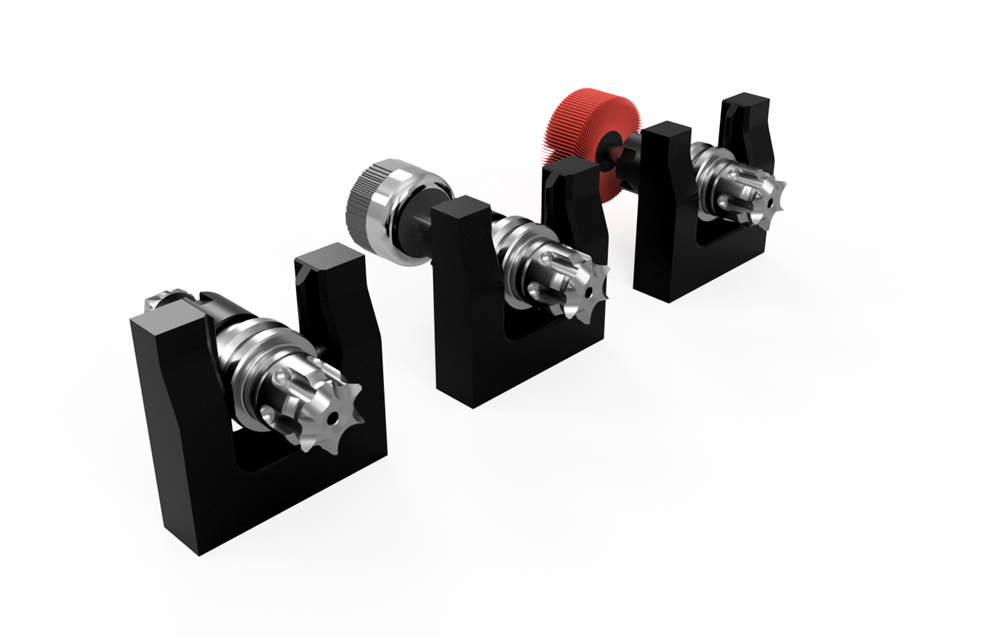

Ablagesystem

Bezeichnung

Gewicht

Ident. No

AOSZ00,1495162292
AOSZ10,2905169202
AOSZ20,8275169203

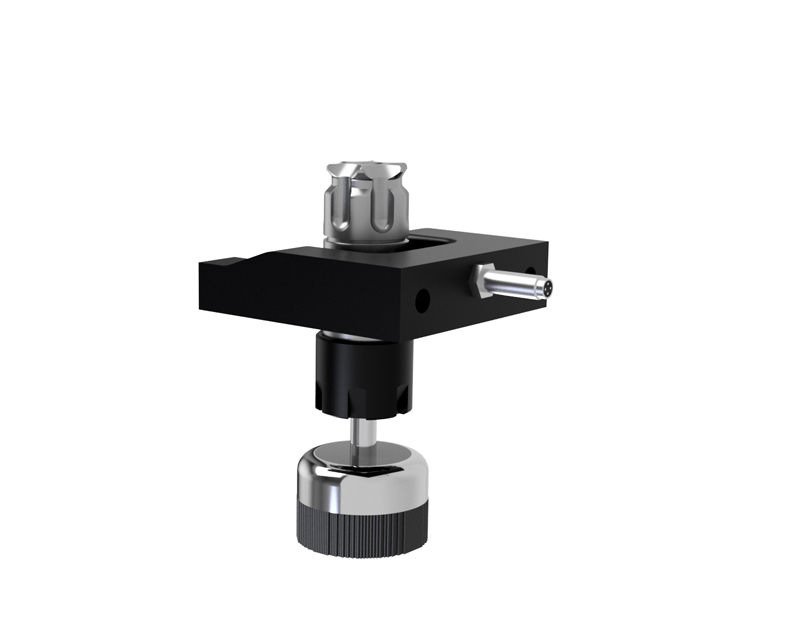

AOSZ0-S (mit induktivem Sensor)0,1495183130
AOSZ1-S (mit induktivem Sensor)0,2905183136
AOSZ2-S (mit induktivem Sensor)0,8275183137

Ablagesystem

Bezeichnung

Gewicht

Beschreibung

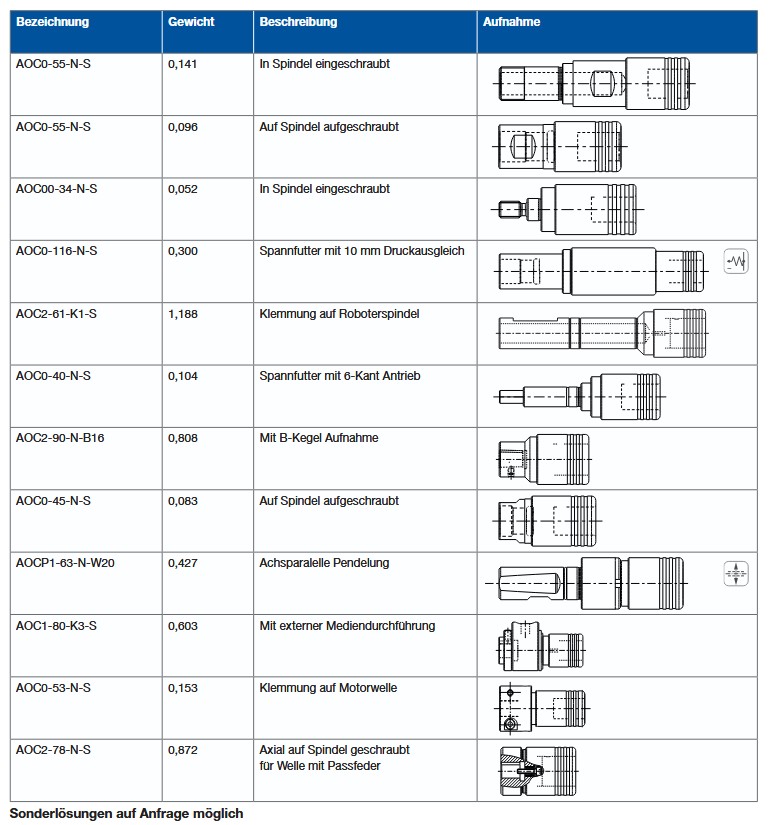

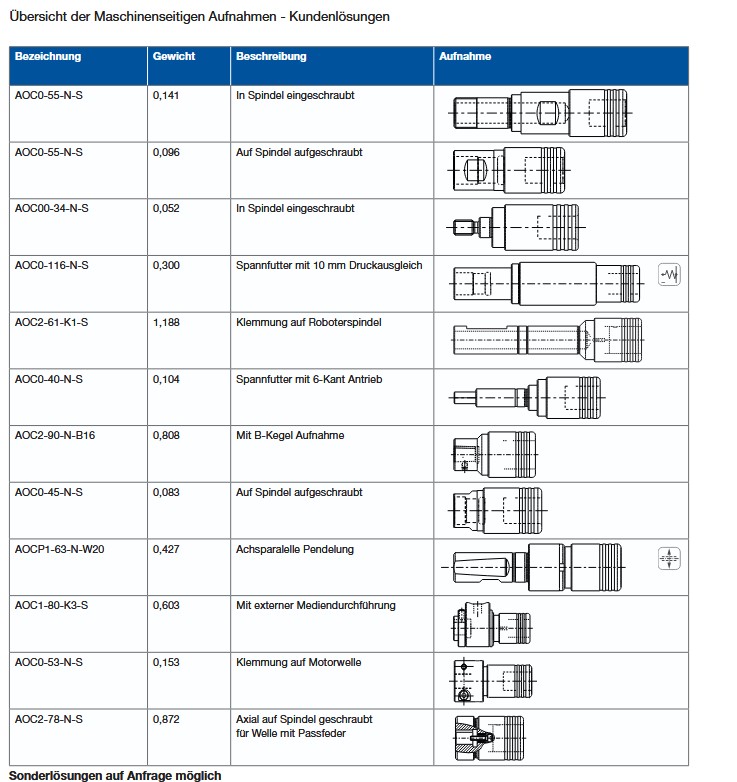

Aufnahme

AOC0-55-N-S

0,141

In Spindel eingeschraubt
AOC0-55-N-S0,096 Auf Spindel aufgeschraubt
AOC00-34-N-S0,052 In Spindel eingeschraubt
AOC0-116-N-S0,300Spannfutter mit 10 mm Druckausgleich
AOC2-61-K1-S1,188Klemmung auf Roboterspindel
AOC0-40-N-S0,104Spannfutter mit 6-Kant Antrieb
AOC2-90-N-B160,808Mit B-Kegel Aufnahme
AOC0-45-N-S0,083Auf Spindel aufgeschraubt
AOC1-80-K3-S0,603Mit externer Mediendurchführung
AOC1-80-K3-S0,153Klemmung auf Motorwelle
AOC2-78-N-S0,872Axial auf Spindel geschraubt
für Welle mit Passfeder
