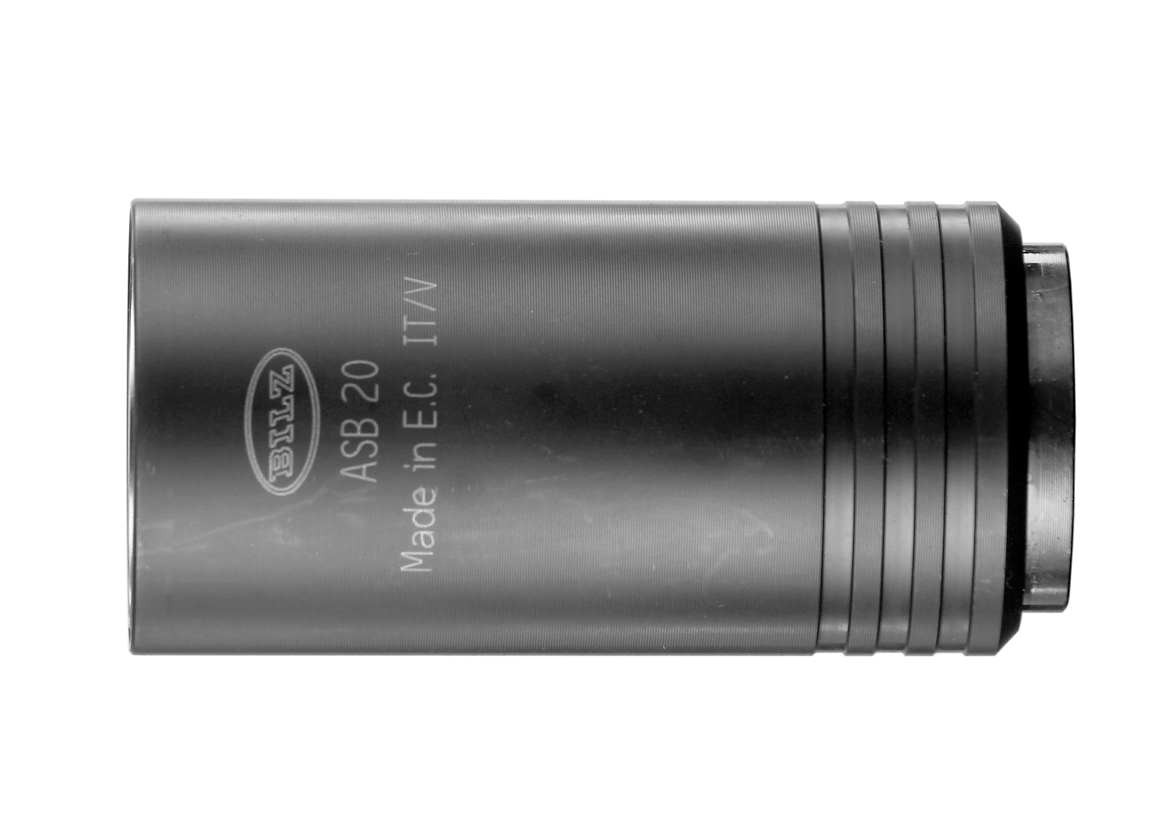

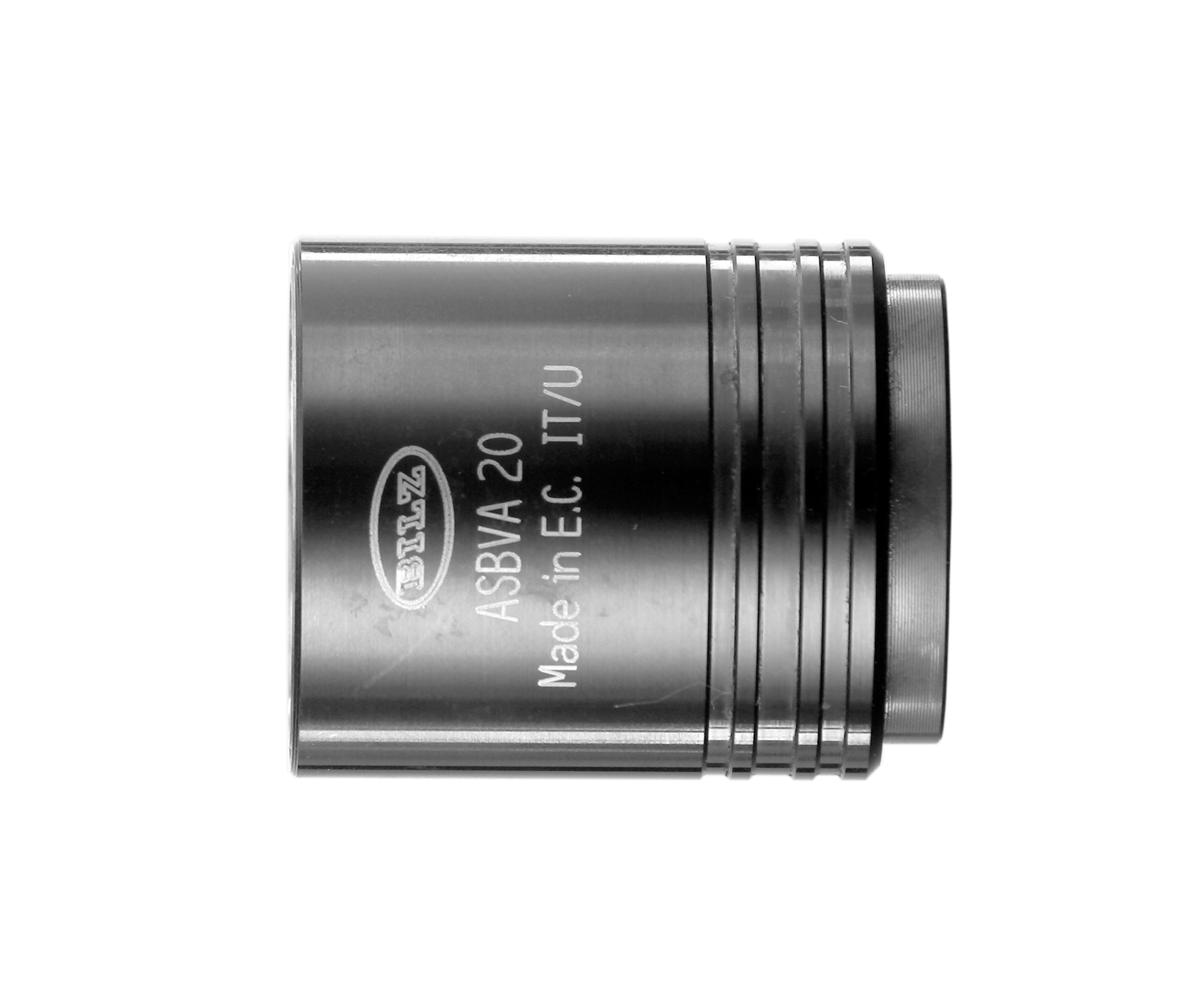

Aufsetzbares Schnellwechsel-Bohrfutter ASB – ASBA

Aufsetzbare Schnellwechsel-Bohrfutter für Bohr-, Reib- und Senkwerkzeuge

Einsatzgebiet Anwendung

Anwendung: Bohren, Senken, Reiben
Maschinentyp: Mehrspindelmaschinen, Transferstraßen und Sondermaschinen

Merkmale

  • zur spielfreien Befestigung sind im Futter 6 axial versetzt angeord­nete Befestigungsbohrungen angebracht
  • können auf Bohrspindelköpfen nach DIN 55058 aufgesetzt werden

Vorteile

  • ohne Hilfswerkzeuge schnell wechselbar
  • axial spielfreies Halten
  • Werkzeugwechsel auch bei Mehrspindelköpfen schnell und sicher durchführbar



Beschreibung

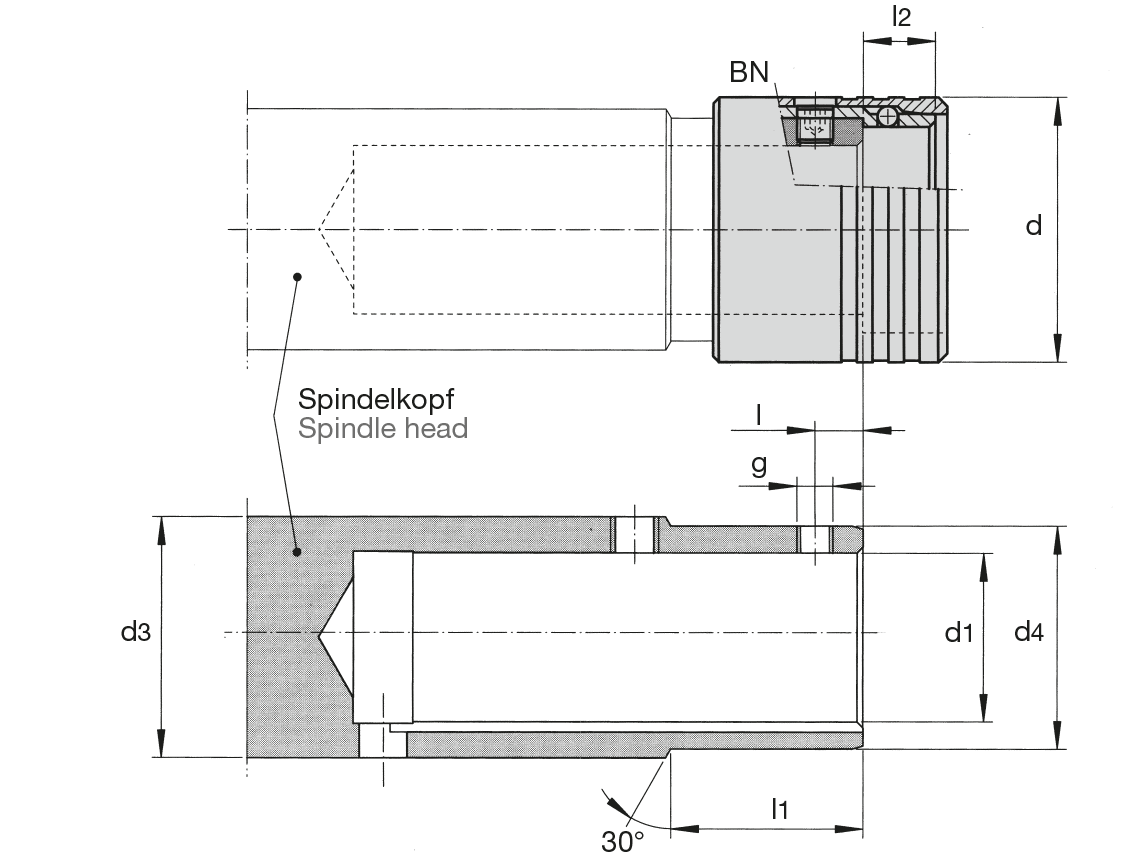

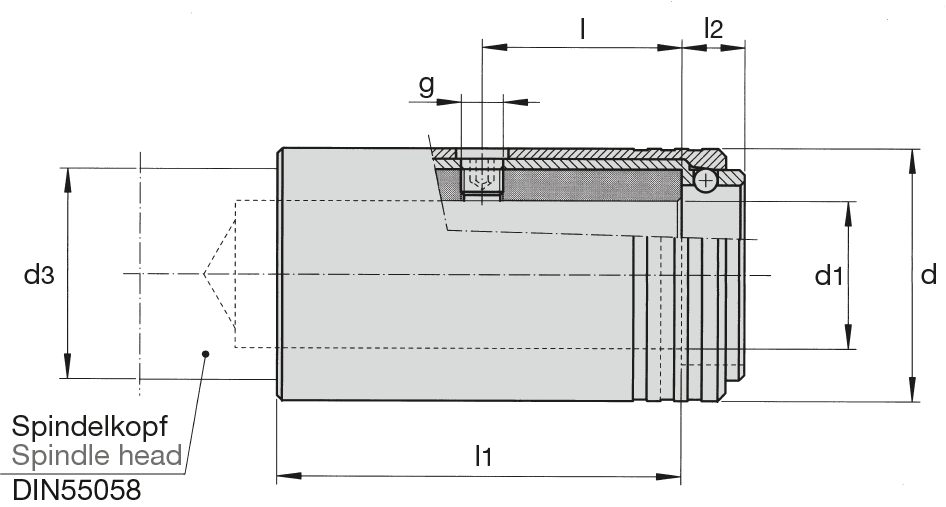

Diese Schnellwechsel-Bohrfutter können auf Bohrspindelköpfen nach DIN 55058 aufgesetzt und mit einem speziellen Gewindestift in der vorhandenen Gewindebohrung der Spindel befestigt werden.

Diese Bohrfutter ergeben in Verbindung mit BILZ SSM Stellmuttern ein ideales Schnellwechselsystem für Stellhülsen und Werkzeug­halter mit Trapezgewindeschaft nach DIN 6327. Die Stellhülsen bzw. Werkzeughalter sind ohne Hilfswerkzeuge schnell wechselbar und werden durch Einstoßen in die Spindel automatisch verriegelt. Die Entriegelung erfolgt durch axiales Verschieben der Schalthülse.

Das Schnellwechsel-Bohrfutter garantiert axial spielfreies Halten der Werkzeuge in der Spindel. Der Werkzeugwechsel erfolgt bei stehender Spindel und ist auch bei Mehrspindelköpfen mit engsten Spindelabständen schnell und sicher durchführbar.
