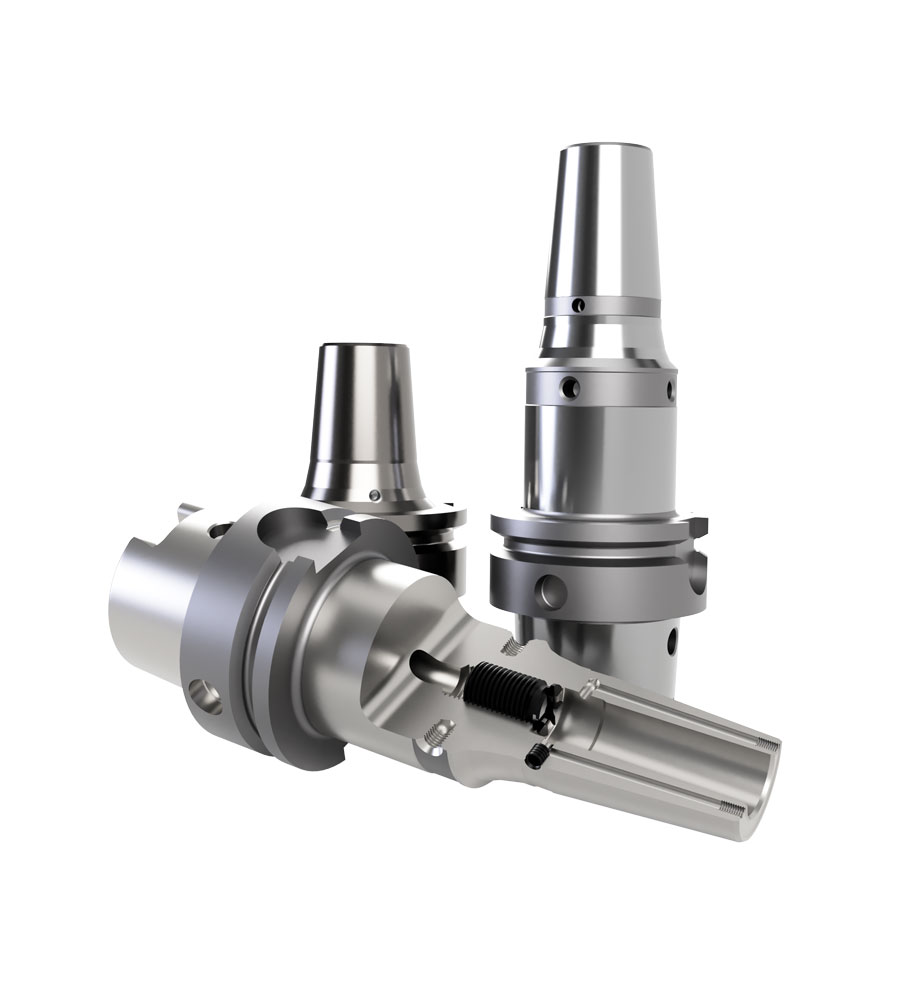

ThermoGrip®BIONICS

Schrumpffutter mit bionischer Strukturoptimierung

Hohe Laufruhe

durch “Balanced by Design” und anschließendem Feinwuchten

  • Bessere Oberflächengüte
  • Ideal für HPC/HSC Bearbeitung
  • Schonung der Maschinenspindel
  • Schrumpfbar mit Standardspule 1 mm bis Durchmesser 25 mm
  • X-Parameters für das Ein- und Ausschrumpfen

Höchste Formstabilität

und Lebensdauer des Schrumpffutters durch Verwendung von hochwarmfestem Sonderstahl

  • Hohe Radialsteifigkeit
  • Geringe Auslenkung
  • Hohe Zustellungen möglich

Höchste Rundlaufgenauigkeit

  • < 0,003 mm und genaueste Kegeltoleranzen, hergestellt in klimatisierter Fertigung
  • Reduzierung der Werkzeugkosten durch Standzeitverbesserung, da ein gleichmäßigerer Schneideneingriff erfolgt
  • Reduzierung von Rattermarken

Innovative Vorweite

  • ermöglicht das Einsetzen des Werkzeugs im kalten Zustand sowie einen automatischen Schrumpfprozess
    und vereinfacht die Handhabung
  • 15 % – 20 % geringerer Wärmebedarf bei der Erhitzung des Schrumpffutters

    Sicherheit

    • alle Zylinderschäfte nach DIN 1835 Form A, B und E sowie DIN 6535 Formen HA, HB und HE können gespannt werden

    ThermoGrip® BIONICS

    Formoptimierung zur Steigerung der Stabilität für maximale Biegesteifigkeit für größeres Zerspanungsvolumen.
    Die Tragstruktur unserer ThermoGrip® Bionic Schrumpffutter ist dem Wachstum von Bäumen nachempfunden. Dadurch wird Kerbspannung vermieden und
    trotzdem nur so viel Material eingesetzt, wie unbedingt nötig ist.
    Der Wurzelanlauf stabilisiert den Baum auf der Windseite, genau diesen Kunstgriff haben unsere Ingenieure genutzt, um ein hervoragendes Schrumpfspannfutter mit extrem hoher Biegesteifigkeit zu entwickeln.

    Merkmale

    • Maximale Biegesteifigkeit durch bionische Kontur
    • Erhöhte Steifigkeit
    • Vorweite – das ThermoGrip® Markenzeichen
    • verbesserte Oberflächenqualität dank optimaler
      Spanabfuhr
    • Rundlaufgenauigkeit < 3 μm

    Nutzen

    • Höhere Vorschübe und größere Spantiefe
    • Erhöhte Drehmomentübertragungen

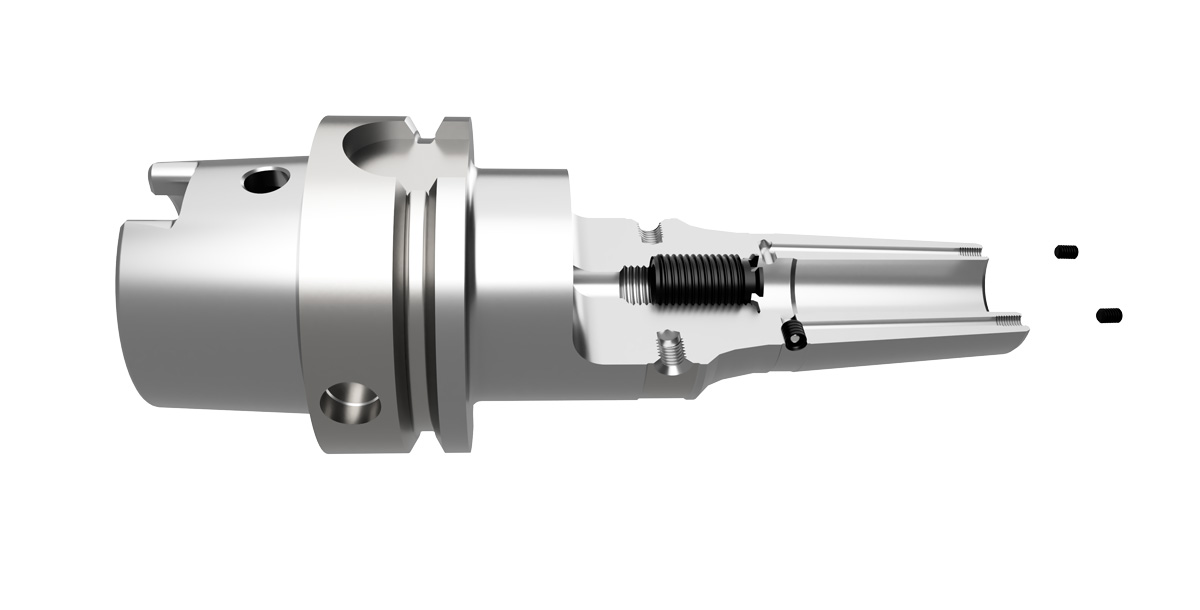

    • Standardmäßig mit verschließbaren Cool Jet Kühlmittelbohrungen
      zur Peripheriekühlung und Bohrungen für Wuchtschrauben zur Feinwuchtung
