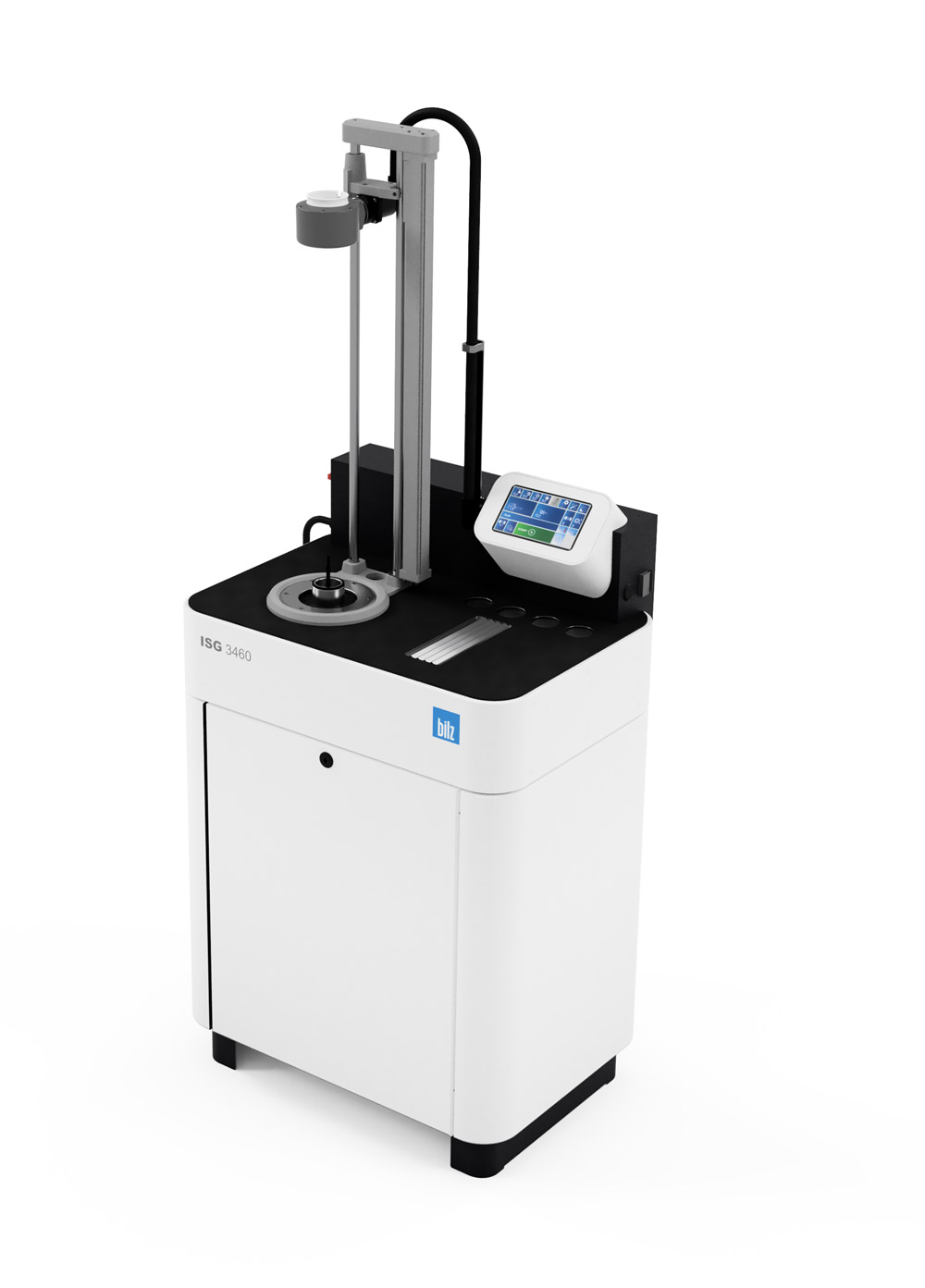

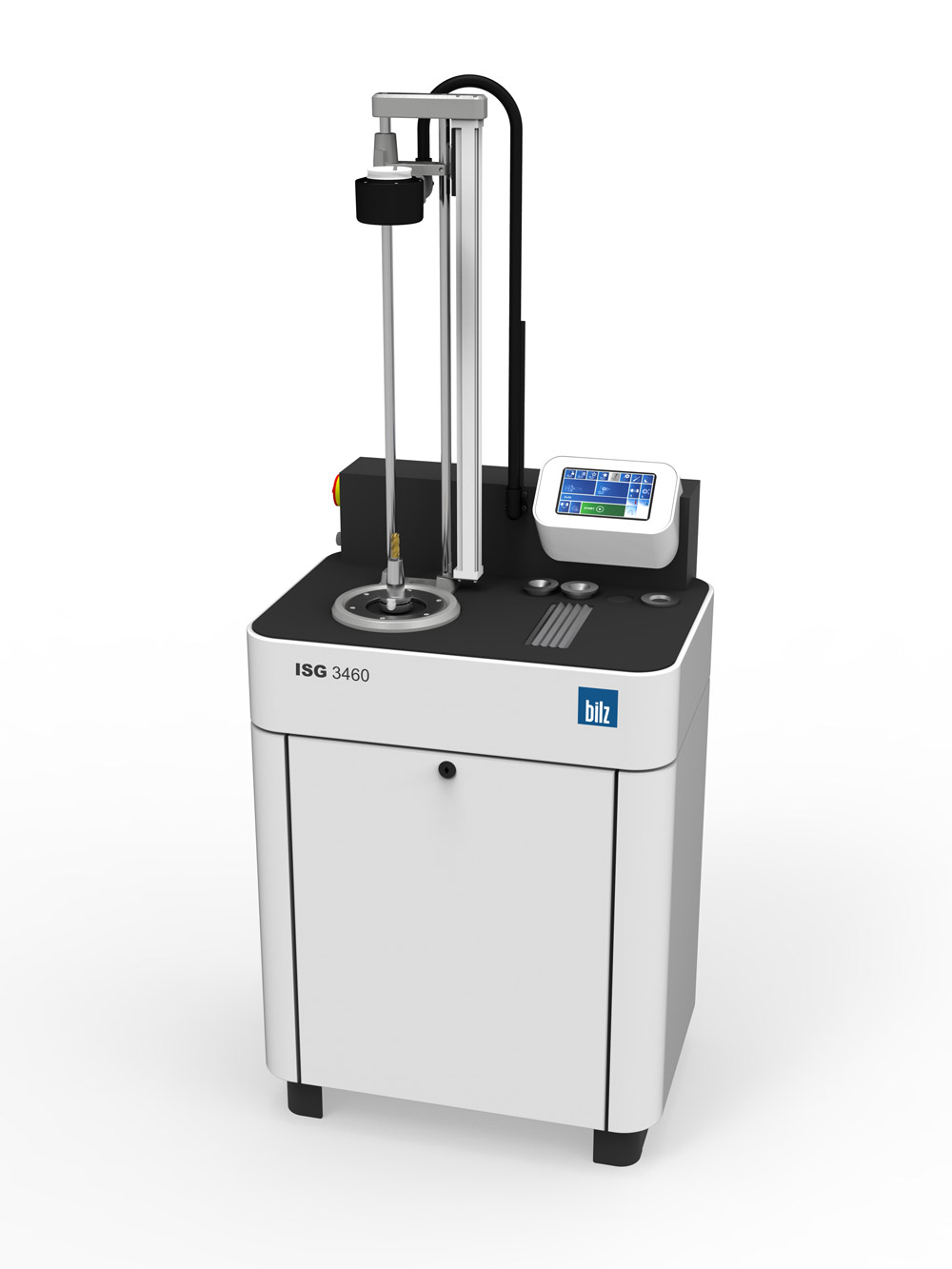

Schrumpfgerät ISG3460
Professionelles und automatisiertes Schrumpfen auf hohem Niveau
Einsatzgebiet Anwendung
Anwendung: Spannbereich HM: Ø 3-50mm; Spannbereich HSS: Ø 6-50mm
Professionelles und automatisiertes Schrumpfen auf hohem Niveau,
inklusive integrierter pneumatischer Eindrehvorichtung
für ThermoGrip® TMG Futter.
Merkmale
- Vollautomatisches Abkühlen und anschließendes Trocknen der Schrumpffutter
- Optional erhältlich mit Schnellwechselung
- Touchdisplay
- 20s Kühlzeit
- 50l Flüssigkeitstank
Schrumpfzyklus

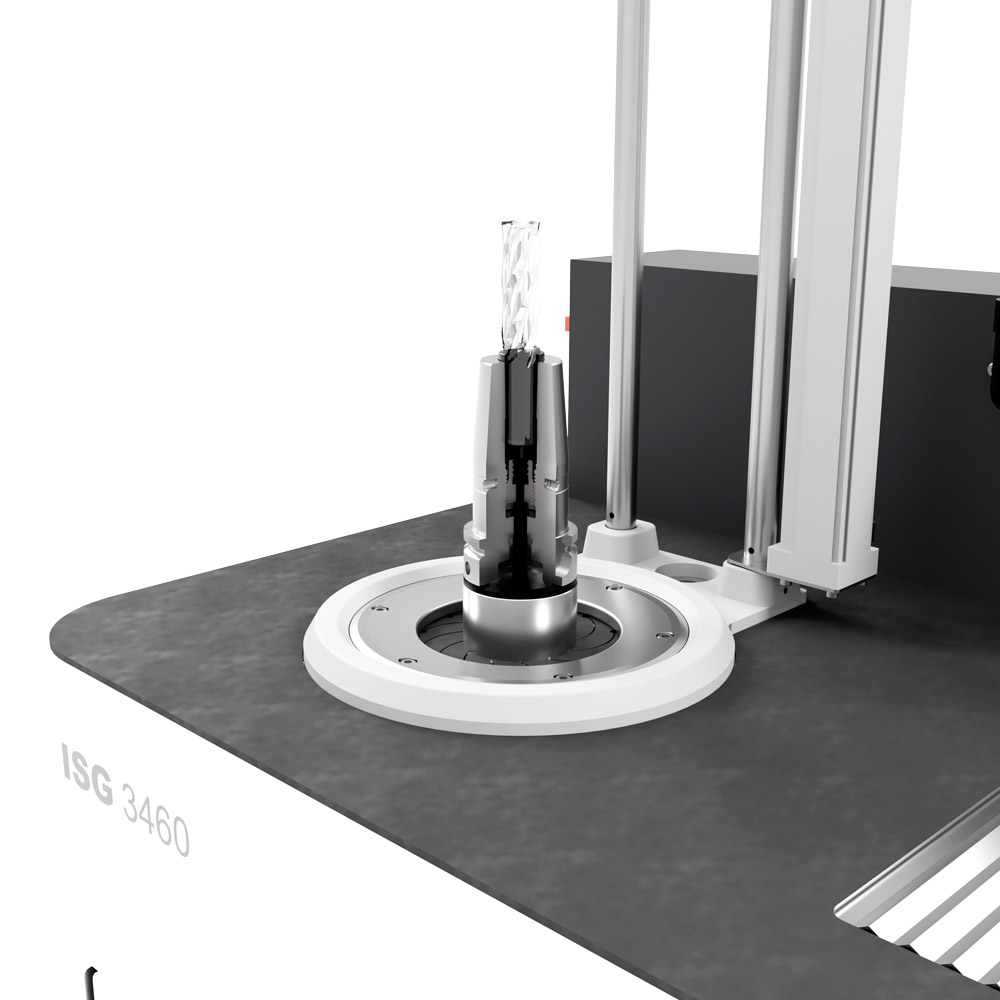

- Werkzeugträger und Spannfutter in der Schrumpfposition des Induktionsgeräts platzieren.
- Nach dem Auswählen der Schrumpfparameter auf unserem Touch Display und dem Einsetzen der korrekten Ferritscheibe und Spule kann der Schrumpfvorgang durch Betätigung des Start-Buttons gestartet werden.
- Spannzange im Werkzeughalter einsetzten und per Hand einschrauben, bis der elastische Anschlag zu spüren ist (ca. 3 Umdrehungen). Die Spannzange muss nur mit geringem Drehmoment an den Axialanschlag angelegt werden. Anschließend kann das Werkzeug in die Spannzange eingesetzt werden.
- Durch die Betätigung des Start-Buttons wird der Einschrumpfvorgang fortgesetzt.
- Beim ISG3460-WK wird das Schrumpffutter in die Kühleinheit abgesenkt und dann die Spule in die obere Endposition angehoben. Nach der Kühlzeit wird das Futter langsam nach oben gefahren und dabei mit Druckluft getrocknet. Es kann nun vom Bediener entnommen werden.
Jetzt bestellen!
Artikelnummer: 5193799
Lieferumfang
- inkl. 4 Wechselscheiben
- 1000 ml Kühl und Korrosionsschutz
- Schutzhandschuhe und Bedienungsanleitung
- optional sind Werkzeugaufnahmen für alle gängigen Maschinenschnittstellen erhältlich
