Schwergewichtsmeister Schrumpfgeräte

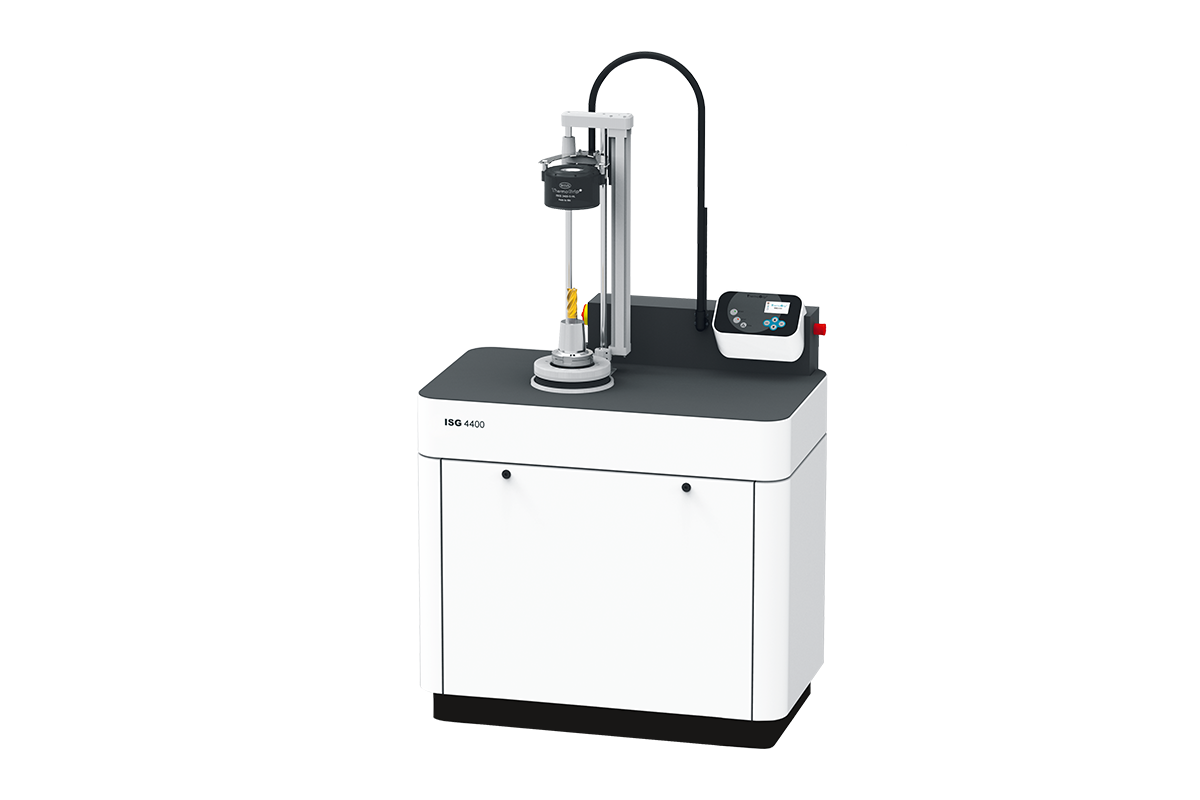

ISG4410WK-HL SERIE

Einsatzgebiet Anwendung

Anwendung: Automatisches Schrumpfgerät mit Flüssigkeitskühlung für schwere Aufnahmen, Kühlzeit: 45 s

Das Schrumpfgerät ISG4410WK-HL wurde speziell für die Schwerzerspanung ausgelegt. Durch die optional schwenkbare Spulenführung ist eine Beladung des Schrumpfgerätes mit Hilfe einer Hebeeinrichtung leicht möglich. Der Spulenturm schwenkt nach jedem Schrumpfzyklus vollautomatisch um 90 Grad von der Schrumpfposition seitlich weg.


Aufgrund des hohen Gewichts der Schrumpffutter mit Werkzeug (bis zu 40 kg) wurde ein neues Kühlkonzept entwickelt. Der Unterschied steckt im Detail beim ISG4410WK-HL. Die Kühlung selbst fährt von unten aus dem Gehäuse und besprüht die Schrumpffutter von allen Seiten.

Neben den Vorteilen der Flüssigkeitskühlung bietet das Schrumpfgerät folgende Highlights:

Merkmale

  • Schrumpfbereich von Ø 3 mm – Ø 51 mm (2“)
  • Schrumpffutter-Außendurchmesser max. 90 mm
  • für Werkzeuge bis 40 kg
  • ausgelegt für Hebeeinrichtungen
  • bis HSK-A 125, SK 50, BT 50 oder CAT 50
  • optionale Werkzeuglänge 710 mm
  • vollautomatischer Schrumpf- und Kühlzyklus
  • entspricht den Aerospace - Anforderungen
