Gravierfutter - ET0

Gravieren auf nahezu allen Oberflächen

Einsatzgebiet Anwendung


Anwendung: Markierwerkzeug zum Kennzeichnen von Werkstücken im Arbeitsprozess

Eigenschaften unseres Gravierfutters

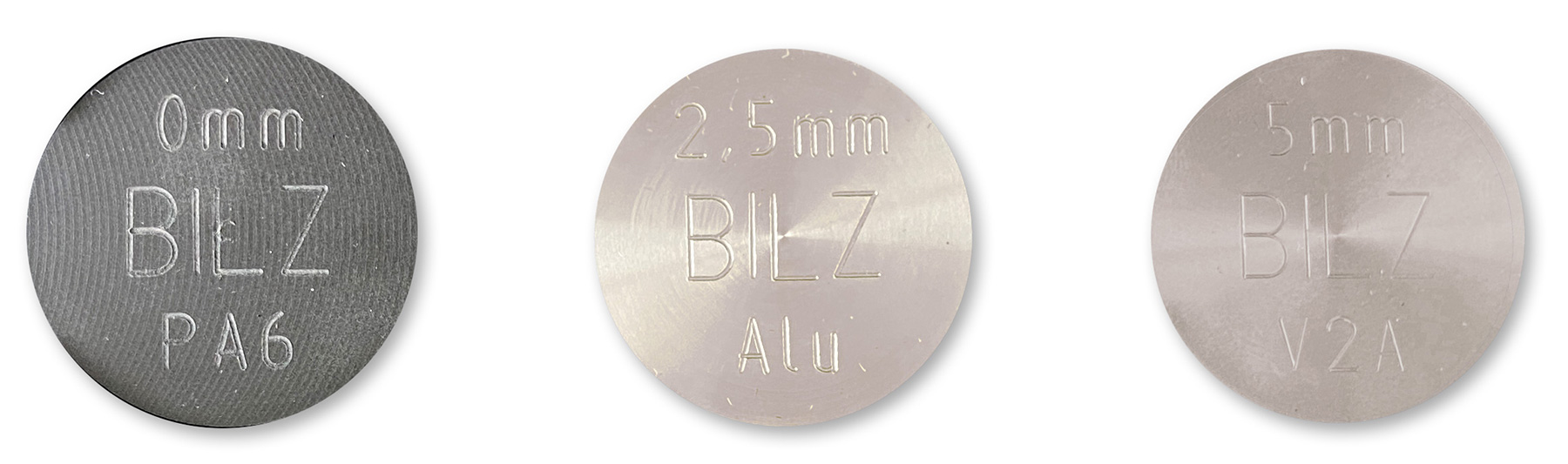

  • Gravieren auf nahezu allen Oberflächen, bei unterschiedlichen
    Werkstoffen wie Kunststoff / Aluminium / Stahl (max. 57 HRC)
  • Einstellbare Gravierhärte (Graviertiefe)
  • Anpassung der Voreinstellung (max. 5 mm) durch Verstellen der Einstellschraube
  • Reinigung der Werkstückoberfläche durch
    interne Druckluftdurchführung (max. 10 bar) - kein KSS
  • Werkzeugaufnahme Ø 20 mm Spannzangen-/Weldon-Aufnahmen
  • Trotz kompakter Baugröße ist ein großer Anwendungsbereich gegeben
  • Hohe Verschleißfestigkeit der Gravierspitze durch rollende Kugel
  • Kostengünstige Ersatzbeschaffung der Gravierspitze
  • Einfaches und schnelles Wechseln der Gravierspitze
  • Ausgleich von Unebenheiten



Sicherheitsteile wie z.B. ABS – Bremsteile für PKW’s müssen aus Produkthaftungsgründen eindeutig identifiziert werden können. Da diese Teile auf Bearbeitungszentren meist komplett gefertigt werden, wird die Kennzeichnung während der Produktion vorgenommen.

Das BILZ-Gravierwerkzeug ET0 wird wie ein Bearbeitungswerkzeug in die Maschinenspindel eingewechselt. Die kugelgelagerte Werkzeugspindel wird mit einer Spitze versehen und hat einen Axialweg von 10 mm und ist mit einer bestimmten Kraft vorgespannt.

Mit geeignetem Vorschub der Maschinenspindel wird die Spitze in die Werkstückoberfläche gedrückt, und über das Maschinenprogramm kann eine beliebige Kennzeichnung geschrieben werden. Die Spitze ist in einer Rubber-Flex® Spannzange gespannt und leicht auswechselbar. Maschinenseitig sind alle gängigen Aufnahmen möglich.

Vorteile

  • Druckluftkanäle mit unterschiedlichen Anstellwinkeln
  • Einstellbare Gravierhärte (Graviertiefe)
  • Rollieren erzeugt weniger Querkräfte
  • Schriftbreite wird (in Grenzen) durch Anpresskraft
    eingestellt, nicht durch separate Spitzen
  • Kompakte Baugröße
  • Einfaches und schnelles Wechseln der Gravierspitze
  • Werkzeugaufnahme Ø 20 mm Spannzangen-/Weldon Aufnahmen



    Nutzen

    • Reinigen des Werkstücks
    • Gravieren auf nahezu allen Oberflächen, bei unterschiedlichen Werkstoffen - Kunststoff / Aluminium / Stahl (max.57 HRC)
    • Geringe Lagerbelastung für die Maschine – Längere Lebensdauer
    • Unterschiedliche Schrifttiefen möglich
    • Deckt nahezu alle Aufgabenbereiche ab
    • Schneller Werkzeugwechsel
    • Auf jeder Maschinenschnittstelle einsetzbar

    Erfahren Sie mehr über die Anwendungsmöglichkeiten vom Bilz Gravierfutter ET0
