Schnellwechselsystem für Industrieroboter

Ein- und Auskuppeln von Bearbeitungswerkzeugen

Einsatzgebiet Anwendung

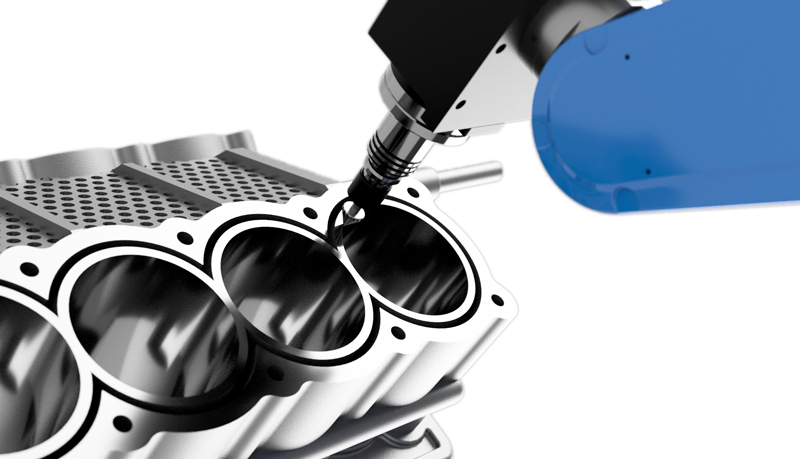

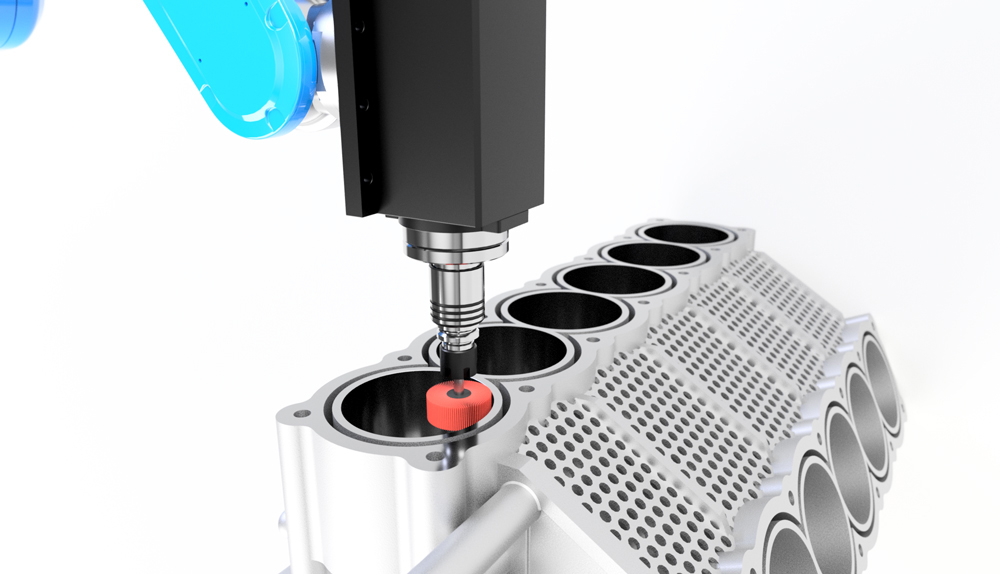

Anwendung: Operationen zum Entgraten, Bürsten, Reinigen, Polieren, Schleifen, Bohren, Reiben
Maschinentyp: Industrieroboter

Merkmale

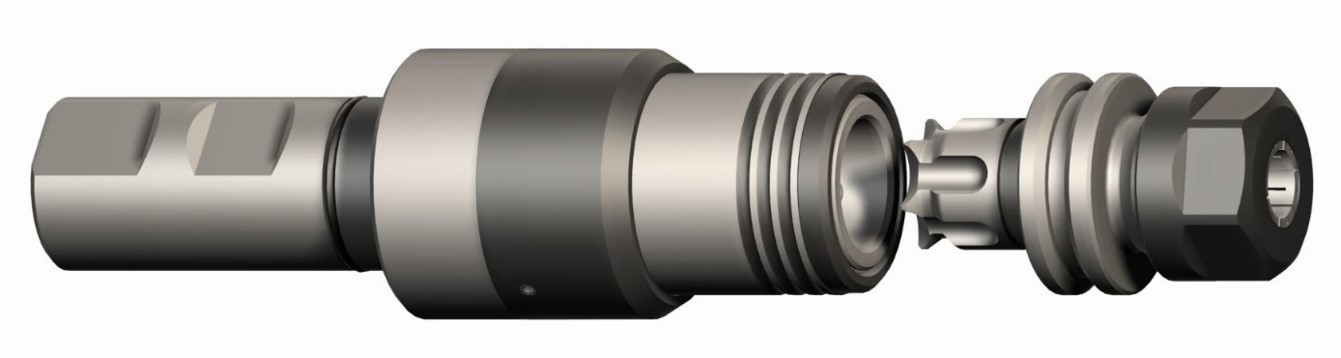

  • Spindelseitige Aufnahme: DIN 1835 Form B und E, jede weitere Aufnahme (z.B. HSK) möglich
  • Werkzeugaufnahme: Spannzange Größe ER16, oder nach Kundenspezifikation
  • Pendelfunktion ist möglich
  • Zentrale KSS-Zufuhr ist möglich

Vorteile

  • Ermöglicht das Ein- und Auskuppeln von Bearbeitungswerkzeugen
  • Unabhängig von der Rotationslage der Antriebsspindel
  • Vorgang des Kuppelns kann über reinen Zug oder auch über eine Schalthülse geschehen
  • Bessere Abdichtung gegenüber den bisherigen Schnellwechselsystemen



Beschreibung / Eigenschaften


Automatisierte und teilautomatisierte Prozesse gewinnen im Rahmen zunehmender Industrialisierung an Bedeutung. Es resultiert eine zunehmende Anzahl von Robotersystemen in heutigen Fertigungen. Neben dem herkömmlichen Be- und Entladen von Bearbeitungszentren übernehmen diese Robotersysteme in den Nebenzeiten Aufgaben wie Entgraten und Schleifen. Aber auch in der Fertigung von Leichtbauteilen (Aluminium, Kunststoff, Faserverbundwerkstoffe…) und in der additiven Fertigung finden diese Systeme zunehmenden Einsatz. In letzteren Gebieten auch beim Bohren, Reiben oder Gewinden.

All diese Prozesse haben gemein, dass die angetrieben Spindel im Allgemeinen keine Lageorientierung erlaubt. Der Werkzeugwechsel gestaltet sich als Problem.

Original Bilz

Qualität – Wir versehen alle Produkte mit einer kundenspezifischen Produktnummer. Weil wir immer auf Nummer sicher gehen – vom Einkauf bis zur Lieferung.




Spannfutter Standardausführung

Bezeichnung

max. Belastung

n_max[min^-1]

Gewicht

Ident No.

Ø (mm)L min (mm)

AOC0-35-N-W16

10Nm200000,14951631382335

AOC1-40-N-W20

30Nm160000,29051624673240
AOC2-60-N-W2590Nm120000,82751624775060

Aufnahme Standard

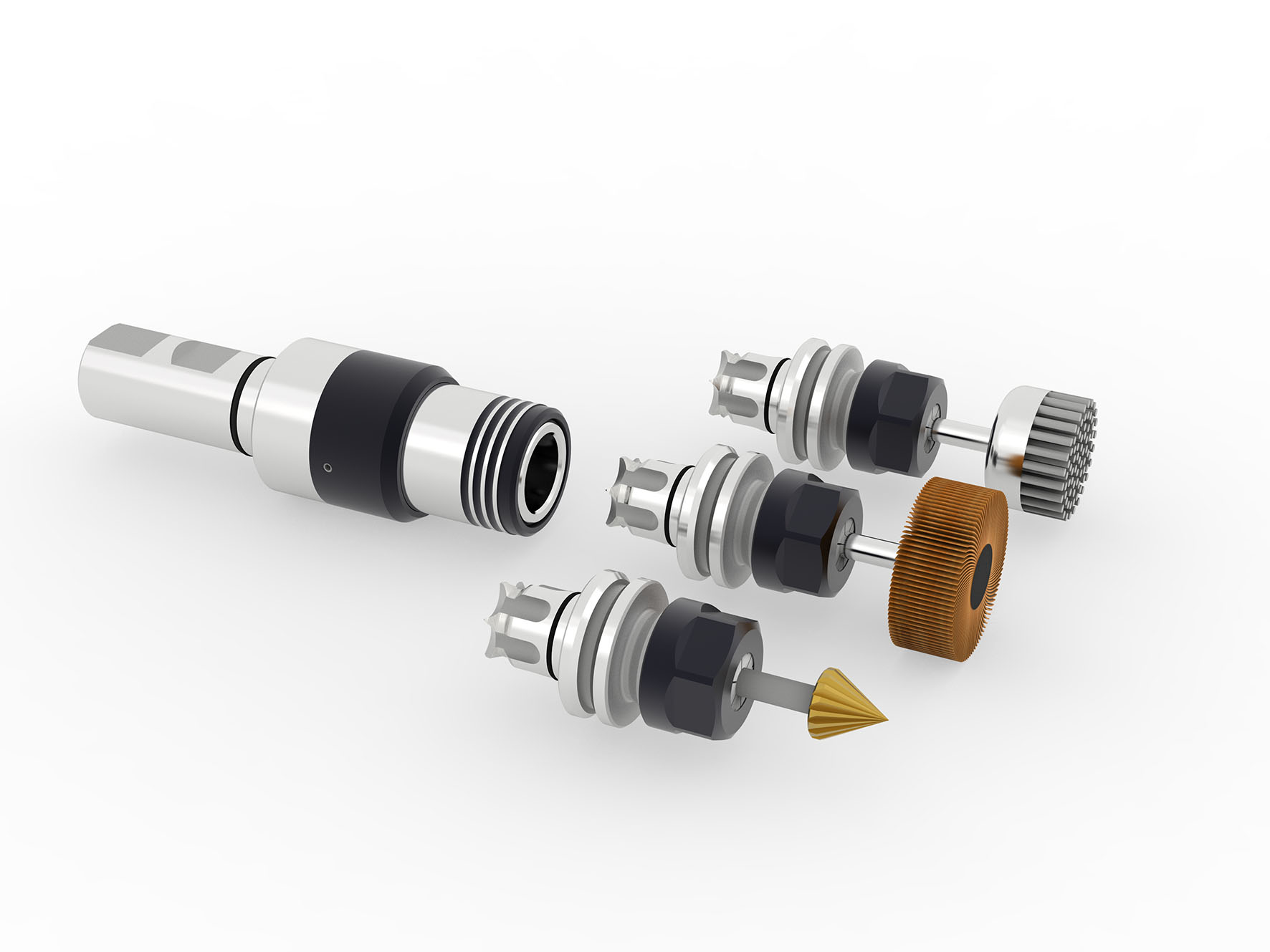

Schnellwechseleinsätze

Bezeichnung

max. Belastung

Ø

Lmin

Gewicht

Ident No.

AOA0-ER11M-25N 7..14Nm (Ø3…Ø6 @ ER11M)17,5

25

0,0385161418

AOA0-ER16M-40N

 10..25Nm (Ø4…Ø10 @ ER16M)22400,0675161419
AOA1-ER16M-34-N 10..25Nm (Ø4…Ø10 @ ER16M)22340,0905162475
AOA2-ER25M-42-N30..60Nm (Ø8…Ø16 @ ER25M)40420,3425162475

Schnellwechseleinsatz

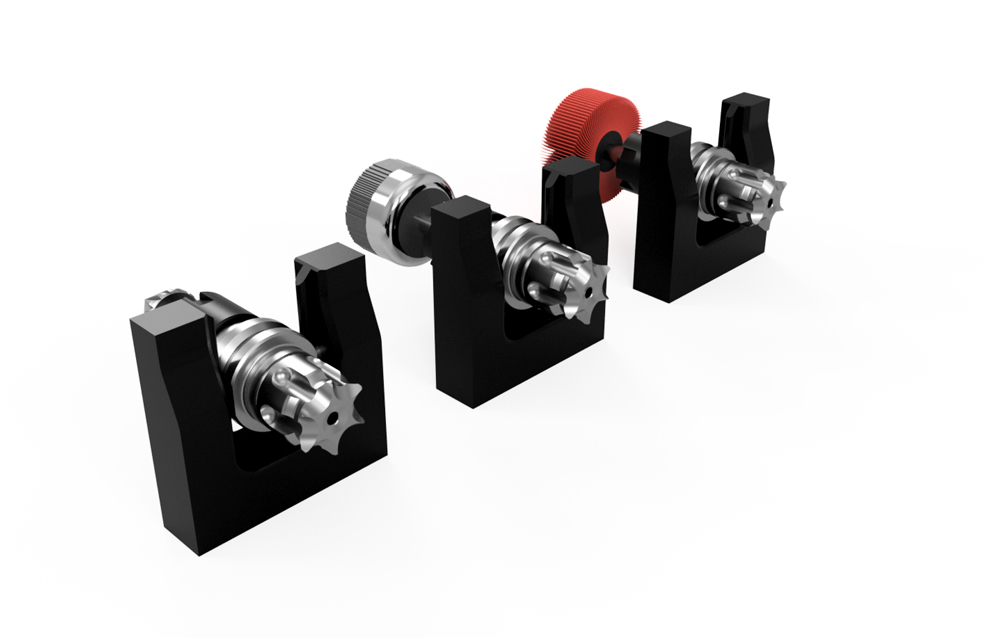

Ablagesystem

Bezeichnung

Gewicht

Ident. No

AOSZ00,1495162292
AOSZ10,2905169202
AOSZ20,8275169203
AOSZ0-S (mit induktivem Sensor)0,1495183130
AOSZ1-S (mit induktivem Sensor)0,2905183136
AOSZ2-S (mit induktivem Sensor)0,8275183137

Ablagesystem

Bezeichnung

Gewicht

Beschreibung

Aufnahme

AOC0-55-N-S

0,141

In Spindel eingeschraubt
AOC0-55-N-S0,096 Auf Spindel aufgeschraubt
AOC00-34-N-S0,052 In Spindel eingeschraubt
AOC0-116-N-S0,300Spannfutter mit 10 mm Druckausgleich
AOC2-61-K1-S1,188Klemmung auf Roboterspindel
AOC0-40-N-S0,104Spannfutter mit 6-Kant Antrieb
AOC2-90-N-B160,808Mit B-Kegel Aufnahme
AOC0-45-N-S0,083Auf Spindel aufgeschraubt
AOC1-80-K3-S0,603Mit externer Mediendurchführung
AOC1-80-K3-S0,153Klemmung auf Motorwelle
AOC2-78-N-S0,872Axial auf Spindel geschraubt
für Welle mit Passfeder

Mehr erfahren
