Stiftschrauben-Eindrehfutter SFC

Stiftschrauben-Eindrehfutter von BILZ – Kleines Produkt, große Lösung

In komplexen Montageprozessen sind oft die kleinen Produkte entscheidend für Produktivität und Wirtschaftlichkeit. Deswegen ist es wichtig, bei individuellen Sonderlösungen einen erfahrenen Partner an seiner Seite zu haben. Wie BILZ mit seiner einzigartigen Kompetenz in Sachen Stiftschrauben-Eindrehfuttern.

Die Kunden:

Kunden für Stiftschrauben-Eindrehfutter sind häufig Anlagen- und Maschinenbauer für die Automobil- und Zulieferindustrie, welche ganze Montagelinien voll- oder halbautomatisch einrichten. Hier, wo höchste Anforderungen an Produktivität und optimale Taktzeit gelten, werden viele Automobilkomponenten montiert und ergeben am Ende ein Qualitätsprodukt: Motorblöcke, Gehäuse, Krümmer oder Radnaben. Die Montage geschieht in der Regel mit elektronisch gesteuerten Handschraubern.

Die Herausforderung:

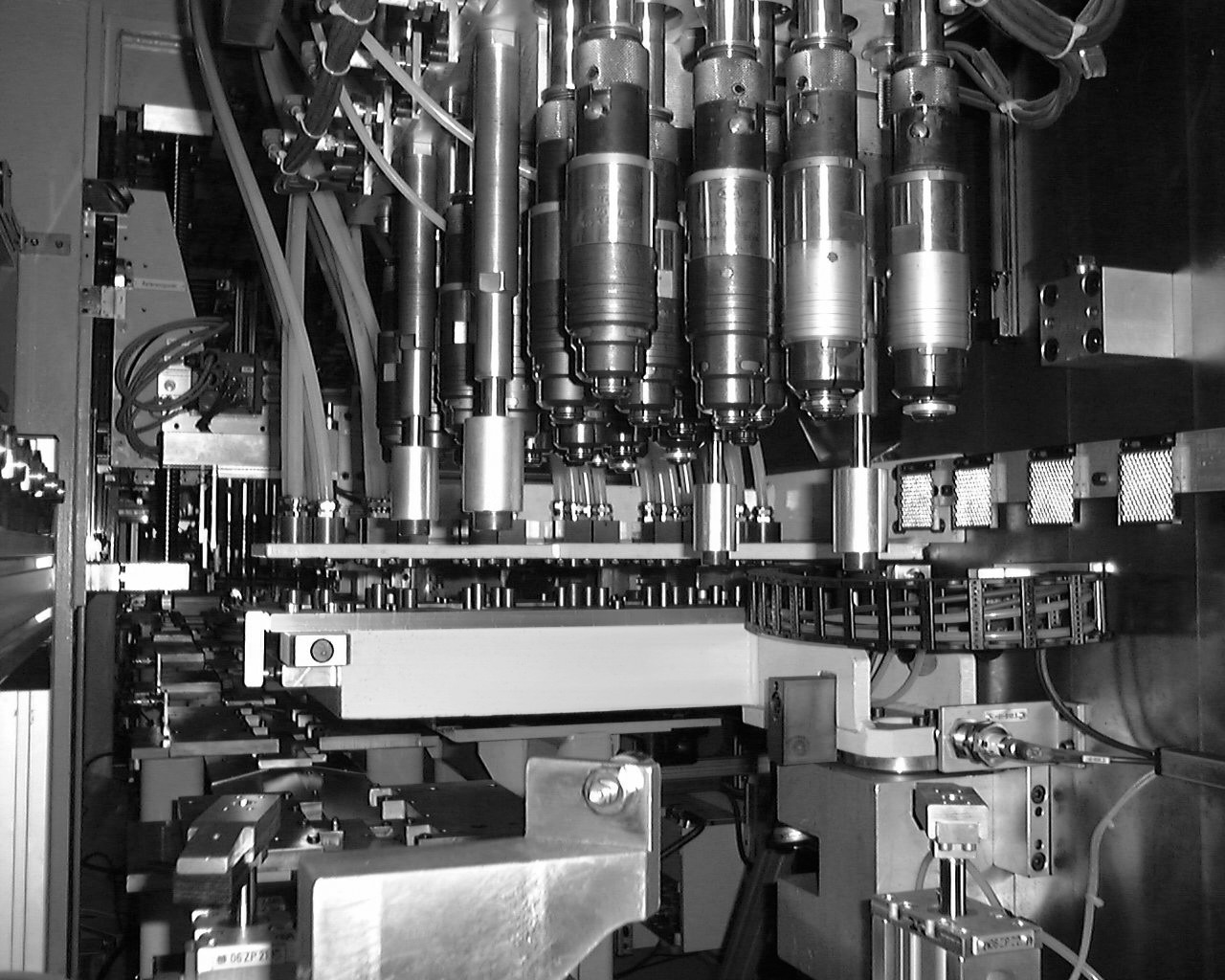

Stehbolzen-Einziehwerkzeug am Beispiel der Montage von Radnaben: Die Stiftschrauben-Eindrehfutter von BILZ sind, ähnlich wie bei der Bearbeitung auf einer Maschine, das Bindeglied zwischen Maschine und Werkzeug, in diesem Fall Maschine (Schraubeinheit) und Stiftschraube. Die Praxis sieht folgendermaßen aus: Der Bediener der Schraubeinheit entnimmt in der manuellen Montage die passenden Stiftschrauben aus seinem Container und setzt diese in das Stiftschrauben-Eindrehfutter bzw. das Werkstück mit üblicherweise ein bis zwei Umdrehungen ein. Dabei muss besonders auf das maximale Drehmoment der Gewindegröße und auf die Überstehlänge geachtet werden, um Beschädigungen der Werkstückoberfläche zu vermeiden. Werden die Stiftschrauben in einer automatisierten Montagelinie zugeführt, kommen diese in der Regel aus einem Schüttgutrüttler, in dem die Schrauben positioniert und dann mittels Druckluft in eine Ladestation eingeschossen werden. In dieser Station werden sie dann mittels des BILZ Stiftschrauben-Eindrehfutters aufgenommen. Hier ist eine Klemmhülse am Futter erforderlich oder es muss eine Stiftschraube in die Vorrichtung gespannt werden. Danach wird sie in das Werkstück eingedreht. Diese Verfahren können ein- oder mehrspindelig erfolgen. Nach erfolgtem Eindrehen der Stiftschraube wird das Eindrehfutter einfach abgezogen. Dabei öffnen sich die Klemmbacken und schließen sich nach Freigabe der Stiftschraube automatisch wieder. Rücklauf und Stillsetzen der Antriebsspindel ist hierbei nicht erforderlich.

Die Anforderungen hier liegen zum einen in der Verfügbarkeit einer großen Vielfalt klassischer Standardgrößen und zum anderen zunehmend an individuell konstruierten, sehr speziellen Sonderlösungen.

Die Lösung von BILZ

Hier setzt die jahrelange Kompetenz von BILZ zur Lösung der individuellen Anforderungen des Kunden an. Zum einen gibt es ein sehr breites Angebot an Standardlösungen von Stiftschrauben-Eindrehfuttern in einem umfangreichen Produktkatalog.

Die Anfragen nach Sonderlösungen von Seiten der Technik des Anlagenbauers stellen aber mittlerweile die Mehrheit, da die Anforderungen immer spezifischer werden. Üblicherweise reicht der Kunde in der Projektierungsphase eine Zeichnung mit seinen Anforderungen wie Baugröße, Drehmoment, Sperrbolzen, Anschlag-/Klemmhülse ein und die Konstrukteure von BILZ wählen dann das geeignete Stiftschrauben-Eindrehfutter für die kundenspezifische Anwendung aus. Wichtig ist in der Anwendung, dass keine Abdrücke bleiben, die Stiftschraube durch den Einschraubprozess nicht beschädigt wird, stirnseitige Aufwürfe vermieden werden etc. In Einzelfällen werden auch im Vorfeld direkt bei BILZ Versuche mit den vom Kunden bereitgestellten Stiftschrauben durchgeführt. Es werden also keine Möglichkeiten außer Acht gelassen, dem Kunden die Sicherheit einer durchgehenden Qualität und höchster Präzision zu gewährleisten.

Der Nutzen für den Kunden

Zum einen kann der Kunde auf einen einzigartigen technologischen Baukasten für Standardlösungen zurückgreifen. Das allein sorgt schon für eine größtmögliche Abdeckung der Anforderungen. Wird eine Sonderlösung benötigt, kann man sich auf die Lösungskompetenz und Erfahrung des BILZ-Teams verlassen. Die gemeinsame frühzeitige Arbeit an der beschriebenen individuellen Lösung sorgt für eine Zeitersparnis von ca. 30 bis 40 Prozent an der Montagelinie, da das Herunterdrehen des Futters von der Stiftschraube komplett entfällt. Da sich die Stiftschraube, wie bei einfachen Eindrehfuttern, beim Runterdrehen nicht mitdrehen kann, was eventuell nicht oder zu spät bemerkt wird und im weiteren Prozess zu unvorhergesehenen Schäden (siehe Radnabe) führen kann, ist hier die größtmögliche Sicherheit und Zuverlässigkeit für eine durchgehende Qualität gegeben.

Beschreibung / Eigenschaften / Anwendung

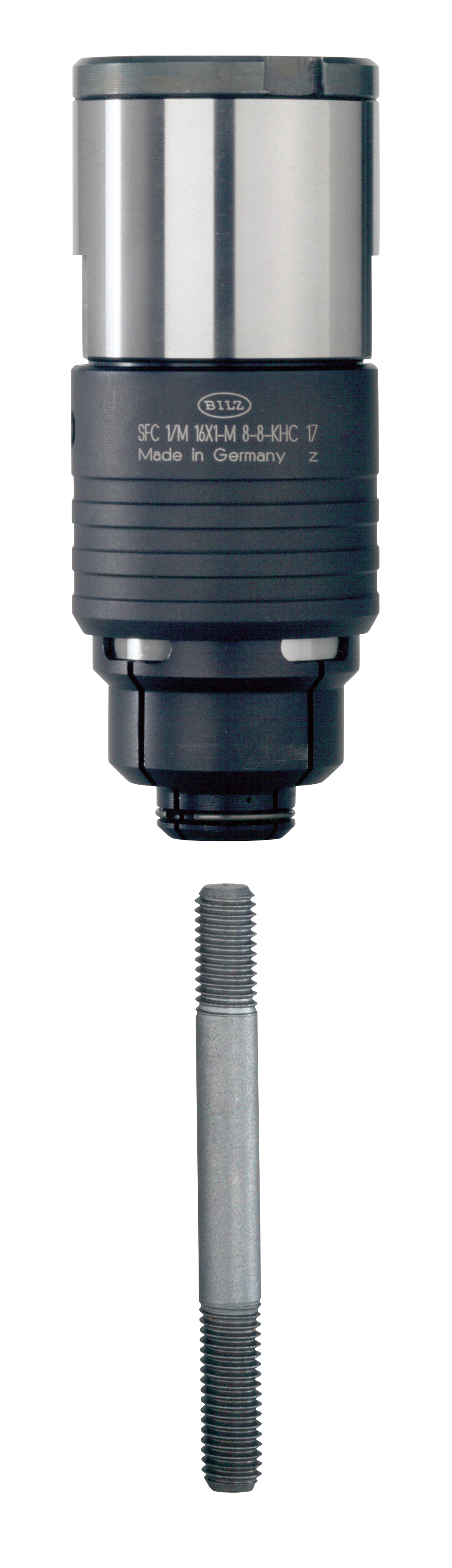

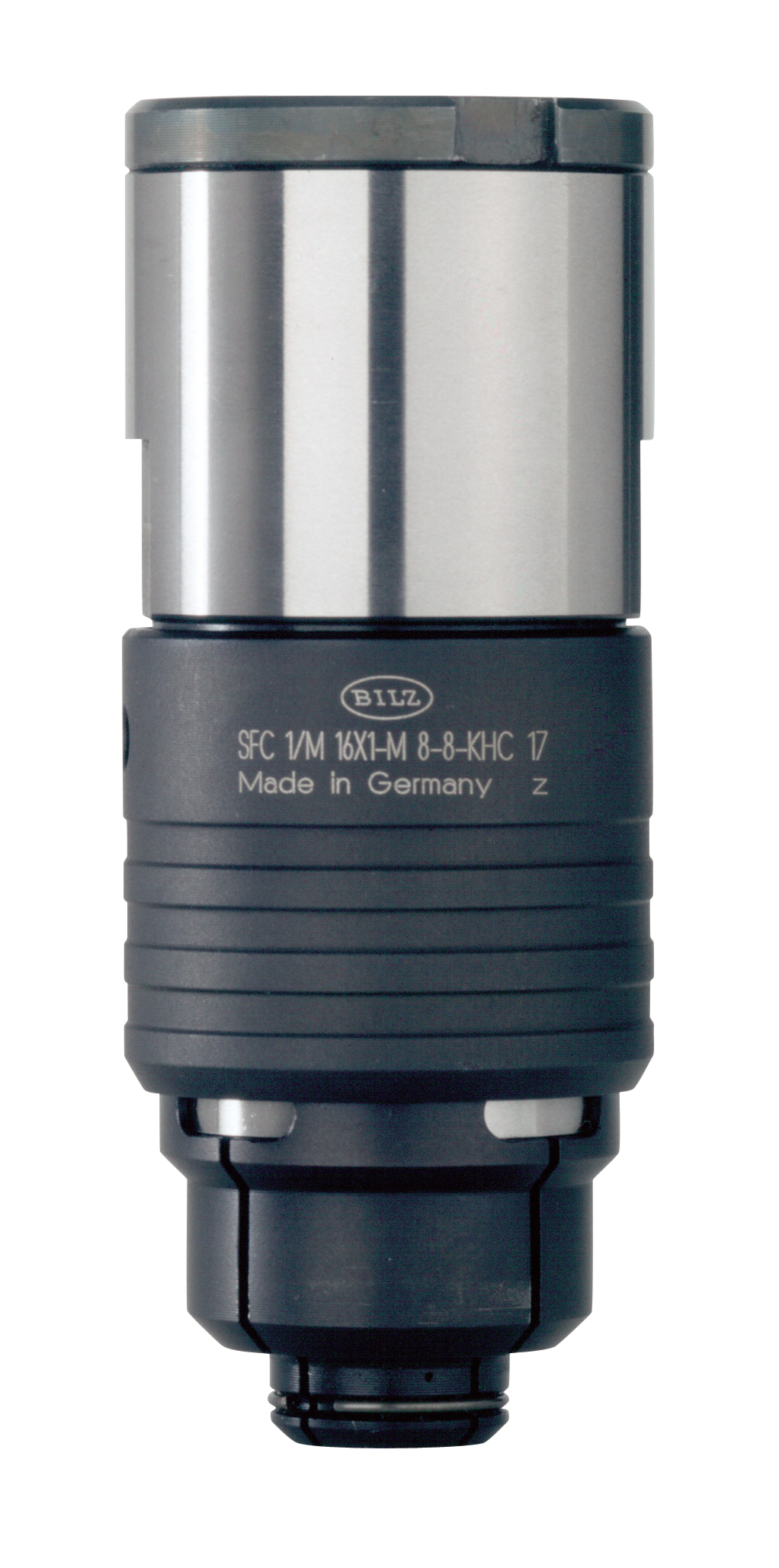

Das Bilz-Stiftschrauben-Eindrehfutter SFC wurde eigens für den Eindrehprozess entwickelt. Mit ihm können Stiftschrauben sowohl auf Überstehlänge als auch auf Drehmoment, manuell mit Druckschraubern oder automatisch mit Montagemaschinen ein- oder mehrspindelig schnell und sicher eingedreht werden.

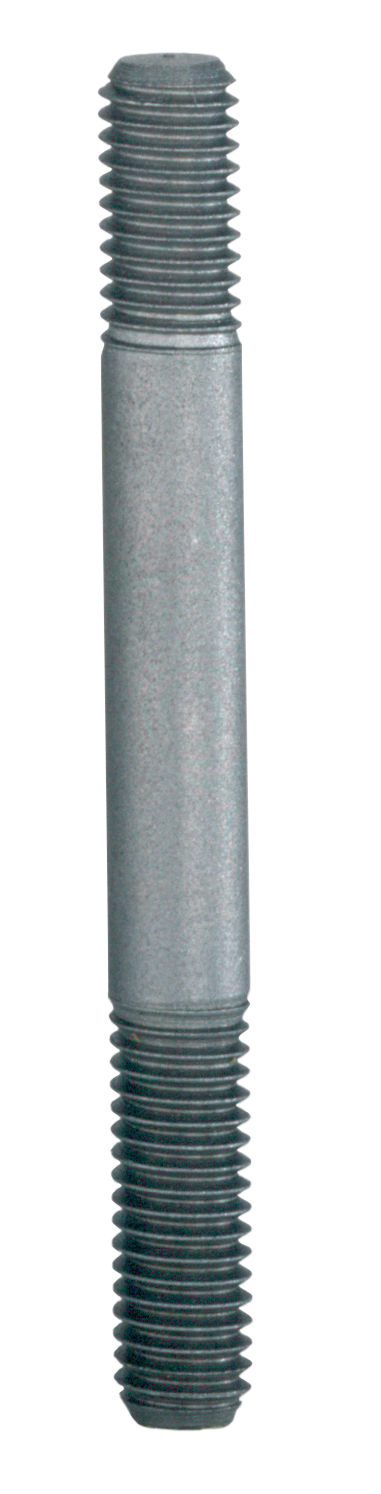

Die Stiftschrauben werden im Gewinde der geschlossenen 3-geteilten Klemmbacken im Eindrehfutter aufgenommen und bis zur Anlage an den Sperrbolzen in die Klemmbacken eingedreht.

Danach erfolgt das Eindrehen in das Werkstück auf Überstehlänge oder auf Drehmoment. Nach erfolgtem Eindrehen öffnen sich die Klemmbacken durch Zurückziehen des Eindrehfutters und lösen sich dadurch von der Stiftschraube, ohne diese zu beschädigen. Nach dem Abziehen schließen sich die Klemmbacken wieder automatisch.

Das Lösen des Futters von der Stiftschraube kann im Stillstand oder unter Drehzahl ohne Drehrichtungswechsel der Maschinenspindel erfolgen.

Wichtig: Automatische Eindrehfutter dürfen nicht in Kombination mit Schlag-/Impulsschraubern verwendet werden, weil dies zur Beschädigung der Eindrehfutter führt.
