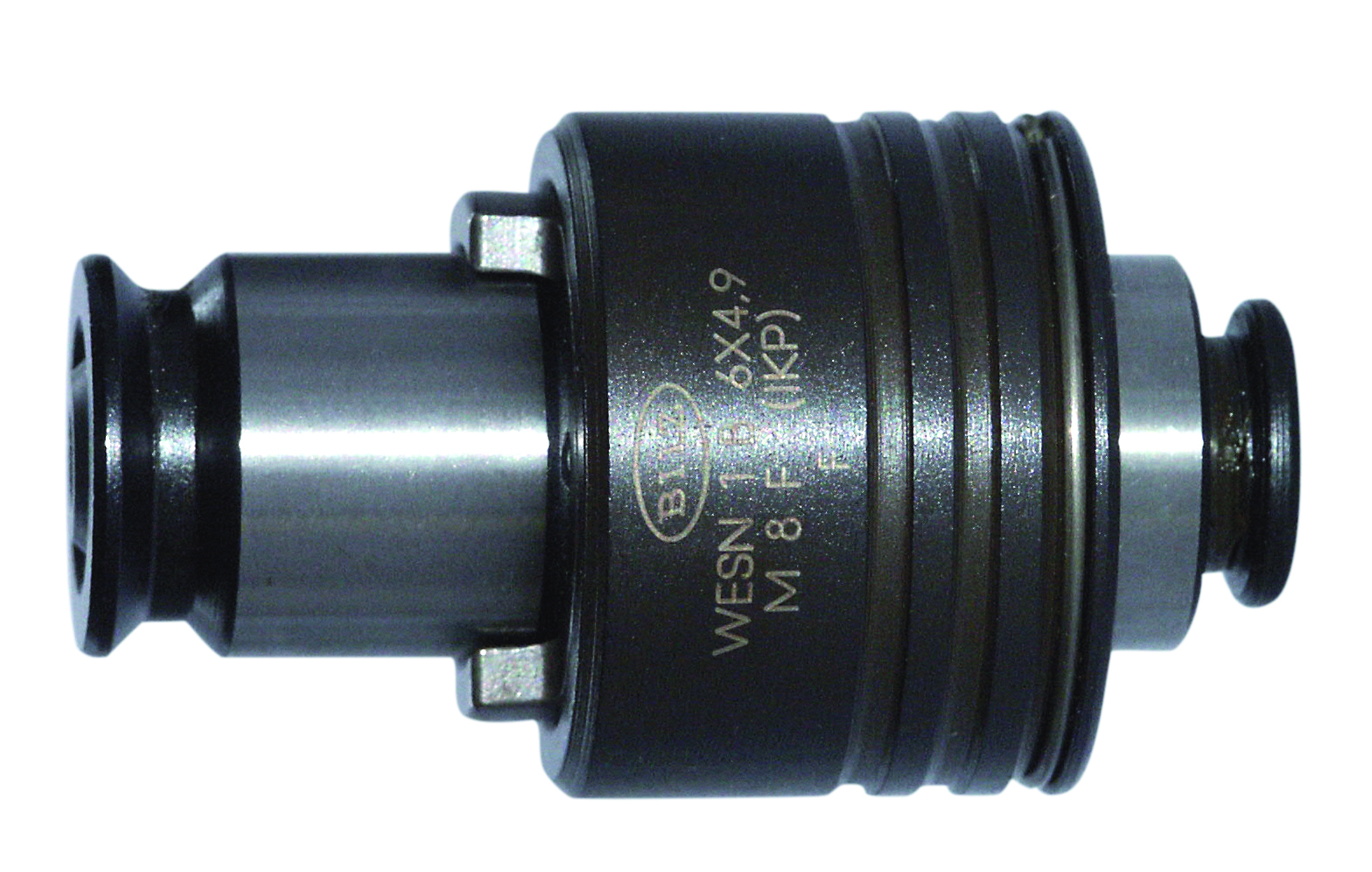

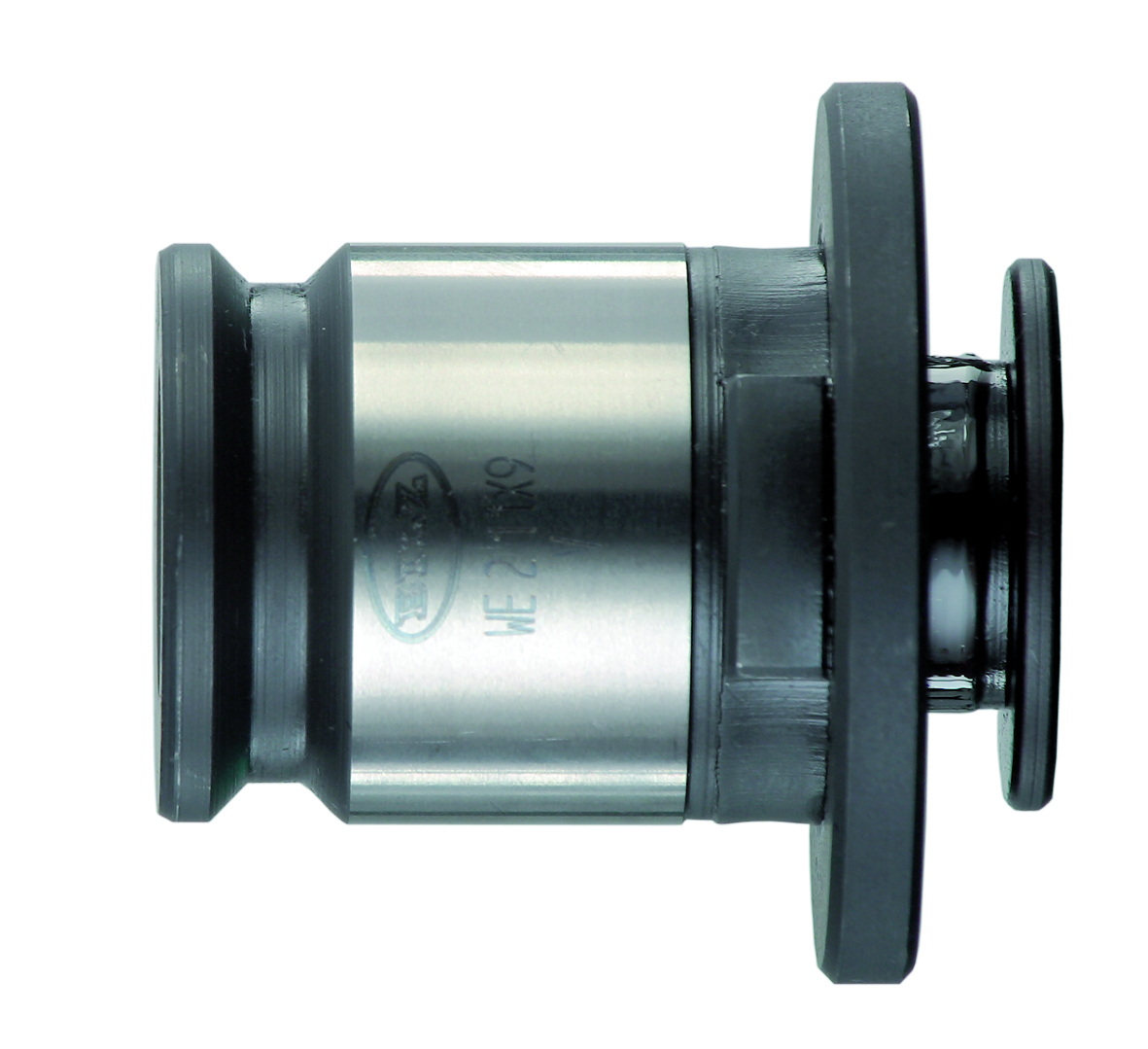

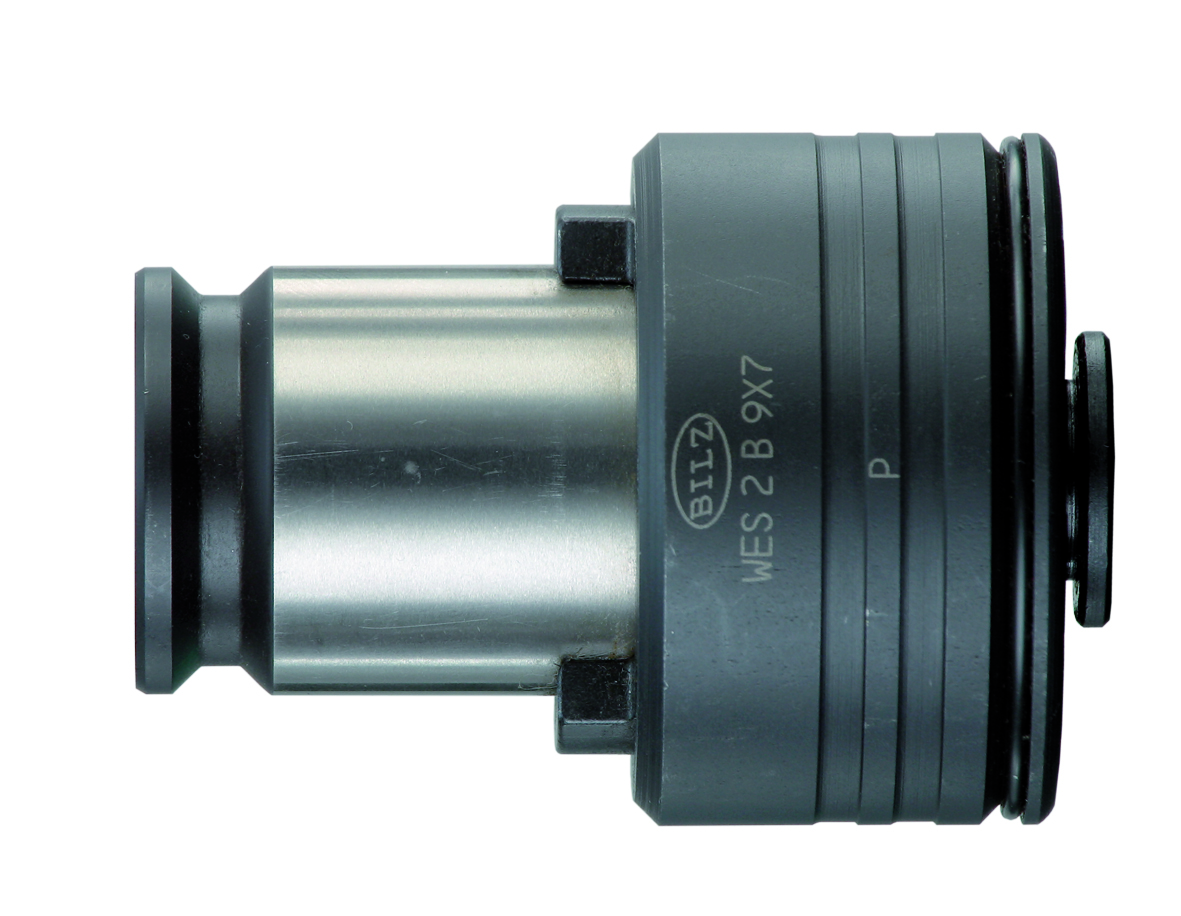

Schnellwechsel-Einsatz WE – WES…B
Schnellwechsel-Einsätze zur Aufnahme von Gewindebohrern und Gewindeformern
Einsatzgebiet Anwendung
Anwendung: Spannen von Gewindeschneiden und -formen
Futtertyp: alle Gewindeschneidfutter mit Schnellwechselmechanismus ( WF… )
Merkmale
- Schnellwechselsystem für Gewindebohrer/-former
- Schnellwechselsystem für Einsätze im Futter
- Sicherheitskupplung
- Längennachstellung
- formschlüssige Mitnahme des Gewindebohrers am Vierkant
Vorteile
- schneller Wechsel von Gewindebohrern in der Maschine - reduzierte Stillstandszeiten
- schneller Wechsel von Einsätzen - reduzierte Stillstandszeiten
- verhindert Gewindebohrerbruch - weniger Stillstandszeiten, geringere Nacharbeitskosten
- reibungsarm - geringer Verschleiß, weniger wartungsanfällig
- Längenvoreinstellung außerhalb der Maschine - reduzierte Stillstandszeiten
- kein Verdrehen des Gewindebohrers im Einsatz - Vermeidung von Werkzeugbruch
- Bearbeitung von tieferliegenden Gewinden oder Störkonturen ohne Sonderwerkzeuge - Kostenersparnis
Beschreibung / Eigenschaften
Durch die Verwendung von Schnellwechsel-Einsätzen in Verbindung mit BlLZ-Schnellwechselfuttern können Werkzeugwechselzeiten verkürzt und dadurch Stillstandzeiten der kostenintensiven Fertigung auf Sondermaschinen und Transferstraßen reduziert werden. Für die unterschiedlichsten Anwendungen stehen Einsätze mit verschiedenen Funktionen zur Verfügung.

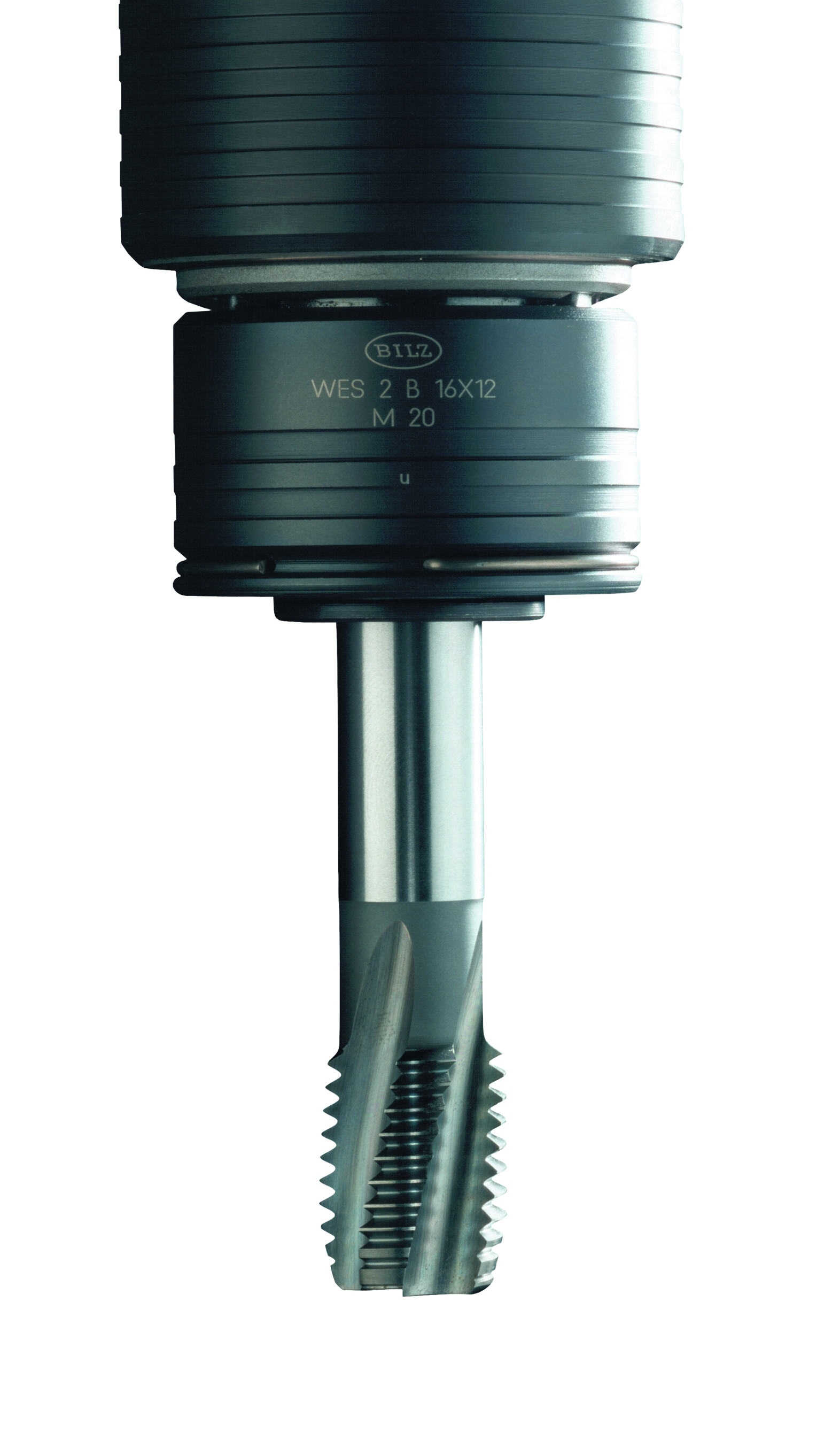

Bei den Standardeinsätzen werden die Gewindebohrer über eine Schnellspanneinrichtung gehalten, die Drehmomentübertragung erfolgt über den Schaft-Vierkant. Für unterschiedliche Schaftmaße der Gewindebohrer sind verschiedene Einsätze erforderlich. Zum Voreinstellen der Werkzeuge außerhalb der Maschine werden Einsätze mit Längennachstellung verwendet.

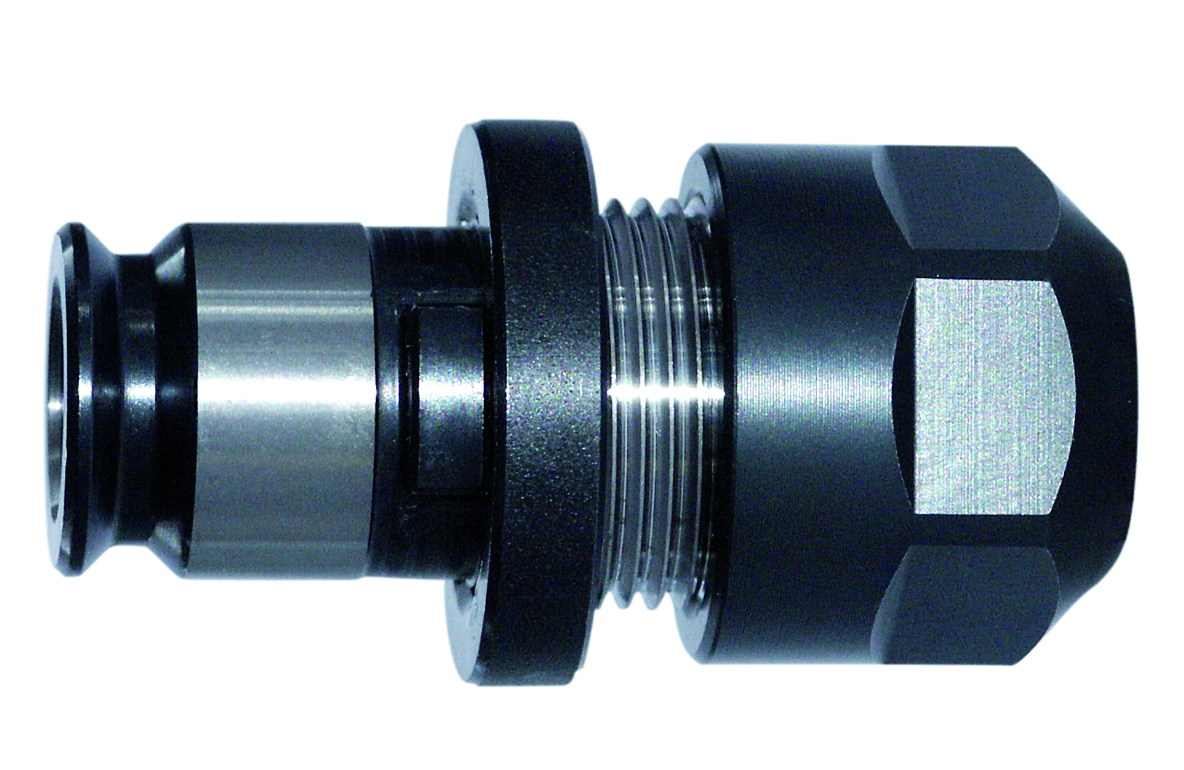

Einsätze mit einstellbarer Sicherheitskupplung werden zur Vermeidung von Gewindebohrerbruch eingesetzt. Bei Werkstücken mit Störkanten können verlängerte Einsätze verwendet werden. Andere Einsätze, z.B. mit Spannzangenaufnahme, erweitertem Spannbereich, Schneideisenaufnahme für Außengewinde oder Reduziereinsätze ergänzen diese Produktpalette.
