Gewindeschneid-Schnellwechselfutter
Ausgleichsfutter WFLK
Einsatzgebiet Anwendung
Anwendung: Gewindeschneiden, -formen
Maschinentyp: Bearbeitungszentren, Transferstraßen, Sondermaschinen, Bohr-, Fräsmaschinen
Merkmale
- Anschnittdruckverstärker, höhere Axialkraft, einstellbar
- besser abgedichtet
- modulares Schaftsystem MS, W
- horizontal, vertikal einsetzbar
- geeignet für Links- und Rechtsgewinde
Vorteile
- Vermeidet Einfedern im Druckbereich beim Anschneiden - Reduzierung der Fehlerquote
- weniger verschmutzungsanfällig - längere Wartungsintervalle
- höhere Flexibilität - geringerer Werkzeugbestand
Beschreibung / Eigenschaften

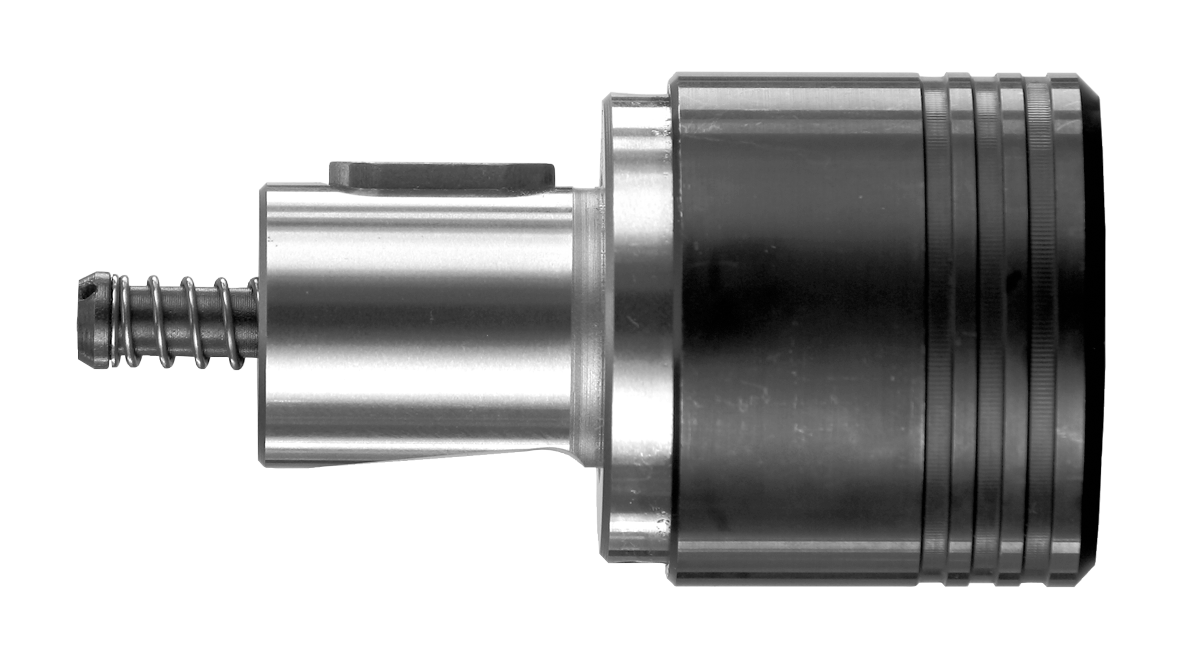

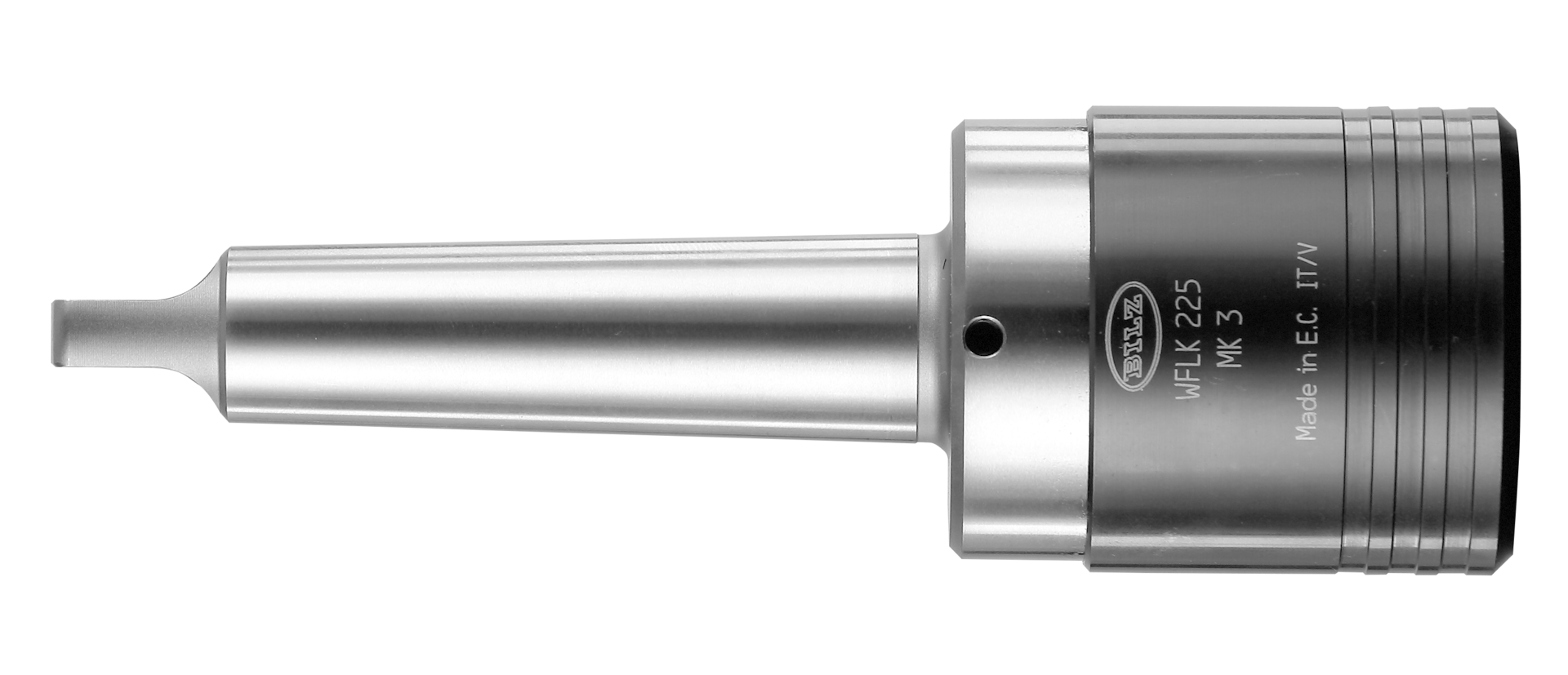

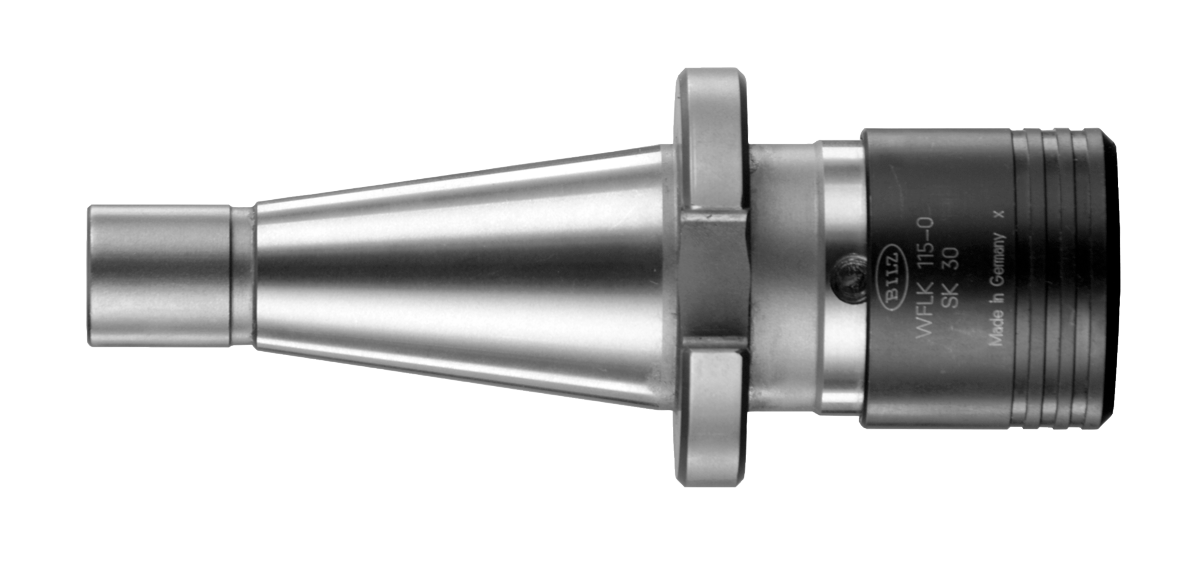

Bilz-Gewindeschneid-Schnellwechselfutter Typ WFLK werden vorwiegend auf mechanisch oder NC-gesteuerten Maschinen eingesetzt. Sie erfüllen alle Voraussetzungen zum rationellen Schneiden toleranzhaltiger Gewinde.
Die Schnellwechseleinrichtung zur Aufnahme der verschiedenen Einsätze wird über den Längenausgleich betätigt. Beim Wechseln der Einsätze wird dieser ganz zusammengedrückt. Bei den Futtern ab Größe 3 kann zusätzlich auch durch betätigen des Zugausgleiches entkuppelt werden. Bei der Baureihe mit vergrößertem Längenausgleich können die Einsätze nur durch betätigen des Zugausgleichs gewechselt werden.
Der im Futter eingebaute Längenausgleich auf Druck und Zug gleicht Differenzen zwischen Gewindebohrersteigung und Maschinenvorschub aus und verhindert das Verschneiden der Gewindeflanken.
Der Längenausgleich ist in einer Kugelführungsbuchse gelagert und deshalb auch bei hohen Drehmomenten besonders leichtgängig. Er ist in Nulllage positioniert und für den Druckbereich mit einer starken Feder versehen. Bilz WFLK-Futter sind horizontal und vertikal sowie für Rechts- und Linksgewinde verwendbar.
